| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6680 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

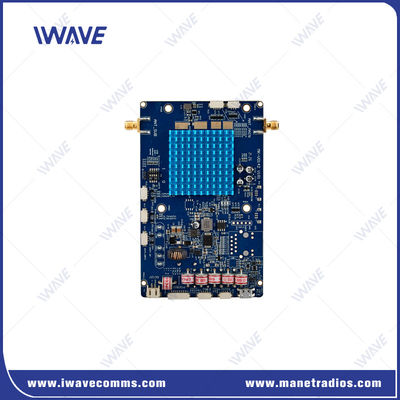

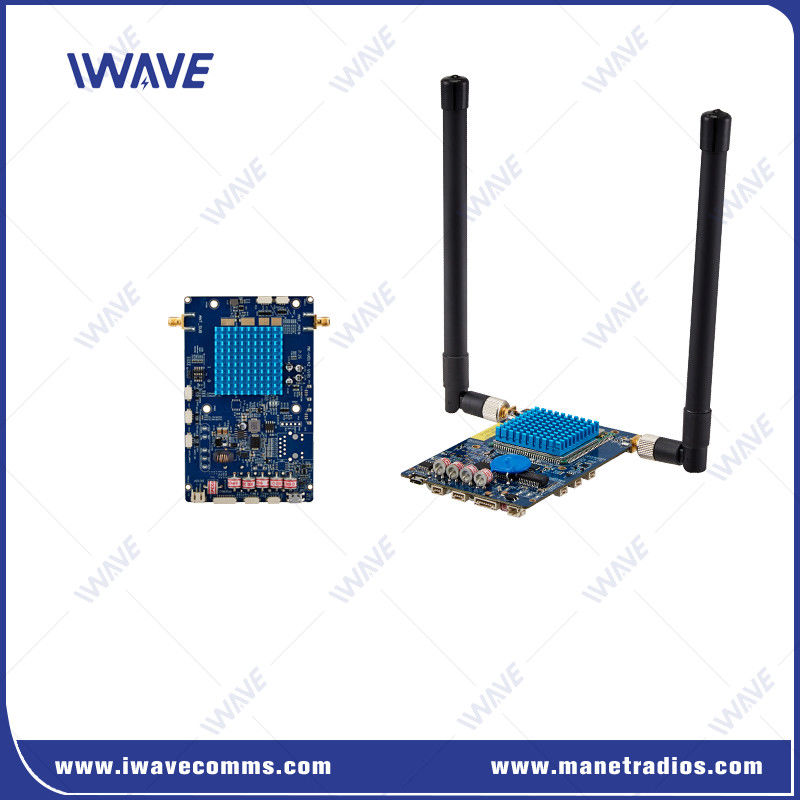

मॉडल: FDM-6680
मानव रहित प्रणाली के लिए 4K वीडियो वायरलेस संचार मॉड्यूल
दFDM-6680उन्नत हैडिजिटल वायरलेस संचार प्रणालीके लिए डिज़ाइन किया गयायूजीवी,ड्रोन,यूएवी,यूएसवी, और अन्य रोबोटिक प्लेटफार्मों।उच्च प्रदर्शन वाला वायरलेस लिंकसक्षम8k वीडियो स्ट्रीमिंग,लैन,दो तरफ़ा सीरियल डेटा, औरसेंसर डेटा ट्रांसमिशन.
दोहरी आवृत्ति 600Mhz और 1.4 GHz MIMO ((2X2) डिजिटल डेटा लिंक मजबूत आरएफ प्रदर्शन और 120 एमबीपीएस तक उच्च डेटा दर प्राप्त करता है।यह 500 मीटर -3 किमी की रेंज के साथ मोबाइल और गैर-लाइन ऑफ दृश्य शहरी वातावरण में मजबूत वायरलेस वीडियो लिंक प्रदान करने के लिए विशेष रूप से उपयुक्त है।.
प्रमुख विशेषताएं:
उच्च डेटा दर:
अपलिंक (यूपीएल) और डाउनलिंक (डीएनएल) दोनों में 100 एमबीपीएस तक की गति प्राप्त करता है, जिससे तेजी से डेटा ट्रांसफर संभव होता है।
बहुमुखी डेटा हैंडलिंग:
वास्तविक समय में वीडियो स्ट्रीमिंग, लैन कनेक्शन और दो तरफ़ा सीरियल डेटा को डाउनलिंक करने में सक्षम।
विभिन्न सेंसरों से जानकारी के एकीकरण का समर्थन करता है, डेटा संग्रह और निगरानी क्षमताओं को बढ़ाता है।
मजबूत प्रौद्योगिकीः
विश्वसनीयता और उच्च प्रदर्शन के लिए उन्नत एल्गोरिदम के साथ सिद्ध प्रौद्योगिकियों और मानकों को जोड़ती है।
कठोर वातावरण में प्रभावी ढंग से काम करने के लिए डिज़ाइन किया गया है, जिससे यह मांग वाले अनुप्रयोगों के लिए उपयुक्त है।
अनुप्रयोग:
दFDM-6680प्रदान करता हैउच्च प्रदर्शन, सुरक्षित वायरलेस संचार समाधानवीडियो, डेटा और नियंत्रण संचरण के लिए मजबूत क्षमताओं के साथ, यह आदर्श बनाने के लिएमोबाइल और स्वायत्त रोबोटिक प्रणाली.उच्च थ्रूपुट,लंबी दूरी के एनएलओएसक्षमता, औरऊर्जा दक्षता, एफडीएम-6680 अच्छी तरह से विभिन्न प्रकार केड्रोन,यूजीवी, और अन्य छोटे, आकार संवेदनशील प्लेटफार्मों मेंचुनौतीपूर्ण वातावरण.
इंटरफेस
पी1:यूएसबी इंटरफ़ेस,पी2:ईथरनेट पोर्ट,पी3:ईथरनेट पोर्ट और पीओई,पी4:पावर इनपुट
पी5:DBB_COMUAR,पी6:UART0,पी7:आरएफ पोर्ट, पी8: आरएफ पोर्ट,P9:DBB_RFGPO,पी10:डीबीबी_आरएफजीपीओ
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 | |
| डाटा दर | अधिकतम 120 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | बिंदु से 64-बिंदु तक | |
| MIMO | 2x2 MIMO | |
| शक्ति | 23dBm±2 (2w या 10w अनुरोध पर) | |
| विलंबता | अंत से अंत≤20ms-50ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC12V | |
| ताररहित | ||
| संचार | किसी भी 2 गुलाम नोड्स के बीच संचार अग्रेषित किया जाना चाहिए मास्टर नोड से |
|
| मास्टर नोड | नेटवर्क में किसी भी नोड को मास्टर नोड के रूप में कॉन्फ़िगर किया जा सकता है। | |
| SLAVE नोड | सभी नोड्स यूनिकास्ट, मल्टीकास्ट और प्रसारण का समर्थन करते हैं | |
| पहुँच | कई स्लेव नोड्स एक साथ नेटवर्क तक पहुँच सकते हैं। | |
| 1.4GHZ | 20MHZ | -102dBm |
| 10MHZ | -100dBm | |
| 5MHZ | -96dBm | |
| 600MHZ | 20MHZ | -102dBm |
| 10MHZ | -100dBm | |
| 5MHZ | -96dBm | |
| आवृत्ति बैंड | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600Mhz | 566Mhz-678Mhz | |
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 60 ग्राम | |
|
इंटरफेस |
||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 2xईथरनेट | पीओई |
| डेटा के लिए ईथरनेट पोर्ट ((4Pin) | ||
| COMUART | 1xCOMUART | RS232 3.3V स्तर, 1 स्टार्ट बिट, 8 डेटा बिट, 1 स्टॉप बिट, नहीं समता जाँच |
| बाउड दरः 115200 बीपीएस (डिफ़ॉल्ट) (57600, 38400, 19200, 9600 विन्यास योग्य) |
||
| शक्ति | 1xDC इनपुट | DC12V |
| यूएसबी | 1xUSB | |
