| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-615PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

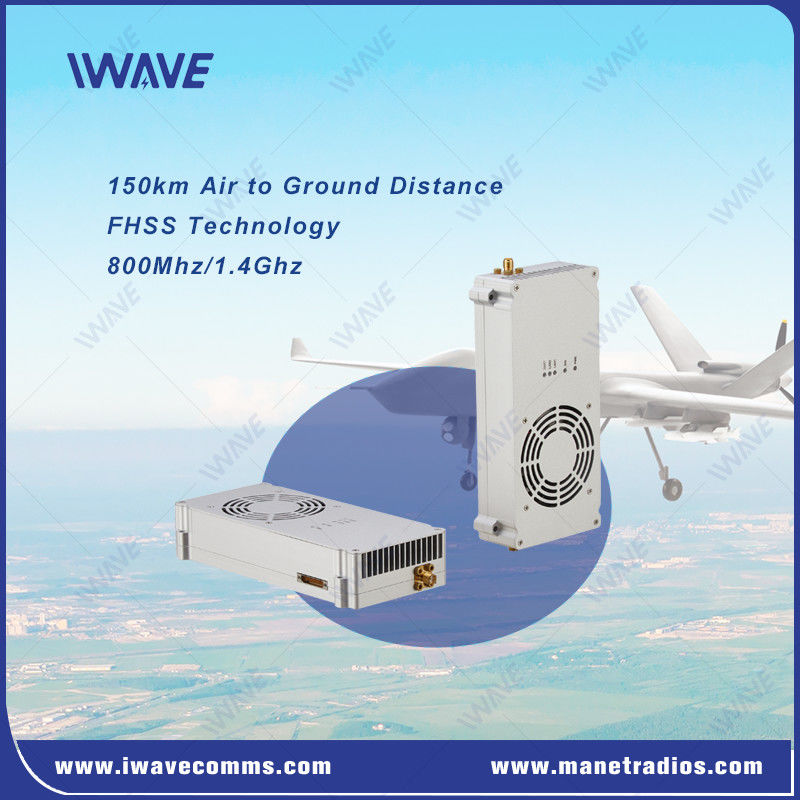

लंबी दूरी के ड्रोन के लिए एफएचएसएस एंटी-इंटरफेरेंस वायरलेस एचडी वीडियो ट्रांसमीटर
FHSS एंटी इंटरफेरेंस ड्रोन वीडियो ट्रांसमीटर 30Mbps लंबी दूरी का ड्रोन वीडियो ट्रांसमीटर
विवरण
नई गतिशील फ्रीक्वेंसी चयन, स्वचालित पावर नियंत्रण, मजबूत एनएलओएस क्षमता, फ्रीक्वेंसी हॉपिंग और अल्ट्रा वाइड एल-बैंड रेंज 1420-1530 मेगाहर्ट्ज फ्रीक्वेंसी मजबूत हस्तक्षेप और एंटीजाम प्रतिरक्षा प्रदान करती है!
प्रमुख विशेषताऐं
|
|
आवेदन
समुद्री परिचालन:समुद्री निगरानी और निगरानी के लिए वीडियो और टेलीमेट्री।
निगरानी:दूरदराज के इलाकों में सुरक्षा और निगरानी के लिए फुल एचडी वीडियो।
मानव रहित प्लेटफार्म:मानवरहित ज़मीन, वायु या समुद्री प्लेटफार्मों में एकीकरण।
विनिर्देश
| सामान्य | ||
| तकनीकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| कूटलेखन | ZUC/SNOW3G/AES(128) वैकल्पिक परत-2 | |
| आधार - सामग्री दर | 30 एमबीपीएस (अपलिंक और डाउनलिंक) | |
| श्रेणी | 100 किमी-150 किमी (हवा से जमीन तक) | |
| क्षमता | 32नोड्स | |
| एनएलओएस रेंज | जमीन से जमीन तक 5-10 कि.मी | |
| आरएफ़ पावर | 10वाट | |
| विलंब | शुरू से अंत तक: 60ms-80ms | |
| मॉडुलन | क्यूपीएसके, 16क्यूएएम, 64क्यूएएम | |
| एंटी-जैमिंग | स्वचालित रूप से फ़्रीक्वेंसी हॉपिंग | |
| बैंडविड्थ | 1.4 मेगाहर्ट्ज/3 मेगाहर्ट्ज/5 मेगाहर्ट्ज/10 मेगाहर्ट्ज/20 मेगाहर्ट्ज | |
| संवेदनशीलता | ||
| 2.4GHz | 20 मेगाहर्ट्ज | -99dBm |
| 10 मेगाहर्ट्ज | -103डीबीएम | |
| 5 मेगाहर्ट्ज | -104डीबीएम | |
| 3 Mhz | -106डीबीएम | |
| 1.4GHz | 20 मेगाहर्ट्ज | -100dBm |
| 10 मेगाहर्ट्ज | -103डीबीएम | |
| 5 मेगाहर्ट्ज | -104डीबीएम | |
| 3 Mhz | -106डीबीएम | |
| 800 मेगाहर्ट्ज | 20 मेगाहर्ट्ज | -100dBm |
| 10 मेगाहर्ट्ज | -103डीबीएम | |
| 5 मेगाहर्ट्ज | -104डीबीएम | |
| 3 Mhz | -106डीबीएम | |
| आवृत्ति बैंड | ||
| 2.4 गीगाहर्ट्ज़ | 2401.5-2481.5 मेगाहर्ट्ज | |
| 1.4 गीगाहर्ट्ज़ | 1427.9-1447.9 मेगाहर्ट्ज | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज | |
| शक्ति | ||
| पावर इनपुट | डीसी 24वी+-10% | |
| बिजली की खपत | 30वाट | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| डेटा नियंत्रित करें | टीटीएल मोड | |
| बॉड दर | 115200बीपीएस | |
| ट्रांसमिशन मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | एल नेटवर्क पोर्ट की तुलना में उच्च प्राथमिकता। जब सिग्नल ट्रांसमिशन बंद हो जाता है, तो नियंत्रण डेटा प्राथमिकता में प्रसारित किया जाएगा | |
| नोट:l डेटा संचारित और प्राप्त करना नेटवर्क में प्रसारित होता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-615PTM नोड सीरियल डेटा प्राप्त कर सकता है। यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको प्रारूप को स्वयं परिभाषित करने की आवश्यकता है | ||
| इंटरफेस | ||
| आरएफ | 2 एक्स एसएमए | |
| ईथरनेट | 1xJ30 | |
| COMUART | 1xJ30 | |
| शक्ति | 1xJ30 | |
| डिबग | 1xJ30 | |
प्रश्नोत्तर
Q1: वीडियो और डेटा ट्रांसमिशन के लिए FDM-615PTM की अधिकतम सीमा क्या है?
A1: FDM-615PTM 2dBi फाइबर ग्लास एंटीना का उपयोग करके स्पष्ट दृष्टि रेखा स्थितियों में 150 किमी तक स्थिर संचार प्रदान करता है। जमीन से जमीन पर संचार के लिए, यह गैर-लाइन-ऑफ-विज़न (एनएलओएस) वातावरण में भी लंबी दूरी के विश्वसनीय कनेक्शन का समर्थन करता है, खासकर इसकी एफएचएसएस (फ़्रीक्वेंसी हॉपिंग स्प्रेड स्पेक्ट्रम) क्षमताओं के साथ।
Q2: लंबी दूरी पर FDM-615PTM से किस प्रकार की वीडियो गुणवत्ता की उम्मीद की जा सकती है?
A2: 150 किमी की दूरी पर, FDM-615PTM 8-12 एमबीपीएस की वास्तविक समय डेटा दर प्रदान करता है, जिससे पूर्ण HD 1080P60 वीडियो स्ट्रीमिंग सक्षम होती है। यह निगरानी, निगरानी और मिशन-महत्वपूर्ण संचालन के लिए उच्च गुणवत्ता वाले वीडियो सुनिश्चित करता है।
