| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6600 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

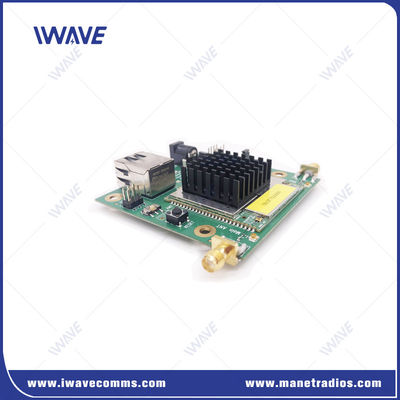

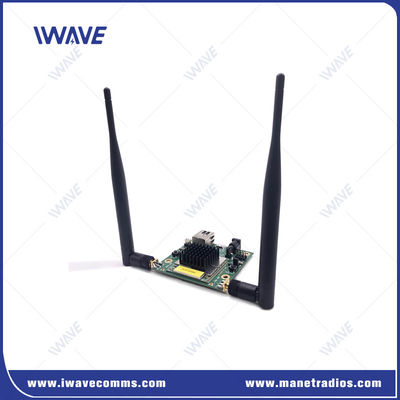

मोबाइल यूएवी और रोबोटिक्स के लिए एमआईएमओ डिजिटल डेटा लिंक एनएलओएस में वीडियो प्रसारित करता है
परिचय
एफडीएम-6600 एफपीजीए वास्तुकला, बहु-तरंग रूप, अल्ट्रा-वाइडबैंड, उच्च गति आवृत्ति हॉपिंग प्रौद्योगिकी को अपनाता है।यह नॉन-लाइन ऑफ सीन (एनएलओएस) और तेजी से चलने वाली स्थितियों में भी एक निर्बाध और अत्यधिक सुरक्षित निजी नेटवर्क प्रदान कर सकता हैयह नेटवर्क चेन, स्टार, या यादृच्छिक टोपोलॉजी में कॉन्फ़िगर किया जा सकता है।
अपनी सुरक्षित डेटा स्ट्रीमिंग क्षमताओं के साथ, मजबूत वायरलेस आईपी लिंक उपयोगकर्ताओं को सैन्य ग्रेड के मानव रहित वाहनों को अधिक तेज़ी से, सुरक्षित रूप से और व्यवस्थित रूप से नियंत्रित करने में मदद करता है।
विशेषताएं
एफपीजीए आर्किटेक्चर, मल्टी वेवफॉर्म, अल्ट्रा-वाइडबैंड, हाई-स्पीड फ्रीक्वेंसी हॉपिंग और अन्य प्रौद्योगिकियों को अपनाना
बेस स्टेशनों पर निर्भर नहीं है। एक विकेंद्रीकृत वायरलेस ब्रॉडबैंड नेटवर्क को कुशलतापूर्वक और जल्दी से बनाने में सक्षम है
अन्य आईपी उपकरणों के साथ इंटरकनेक्शन और इंटरवर्किंग का एहसास करने के लिए आईपी इंटरफ़ेस प्रदान करें
जटिल आरएफ वातावरण में एंटी-इंटरफेरेंस सीओएफडीएम/ब्रॉडबैंड कैरियर फ्रीक्वेंसी हॉपिंग लिंक की गुणवत्ता में सुधार कर सकता है
उत्कृष्ट बहुपथ और एनएलओएस प्रदर्शन
QPSK से 64QAM तक अनुकूली रेडियो मॉड्यूलेशन को गतिशील वातावरण में लिंक प्रदर्शन को अनुकूलित करने के लिए प्रति पैकेट लगातार अनुकूलित किया जाता है
सॉफ्टवेयर स्पेक्ट्रम के कुशल पुनः उपयोग के लिए चैनल आकार को परिभाषित करता है
सॉफ्टवेयर वैश्विक अनुप्रयोग की संचालन आवृत्ति को परिभाषित करता है
घुमावदार कोडिंग, आगे की त्रुटि सुधार (एफईसी), एसीके पुनर्प्रसारण, अधिकतम अनुपात विलय, स्थानिक मल्टीप्लेक्सिंग और अंतरिक्ष-समय ब्लॉक कोडिंग
शोर स्पेक्ट्रम पर मजबूत डेटा ट्रांसमिशन के लिए प्रयोग किया जाता है
आवेदन
| एफडीएम-6600 एक उन्नत एमआईएमओ उन्नत वायरलेस वीडियो और डेटा लिंक है जिसे हल्के वजन, छोटे आकार और कम शक्ति के साथ डिज़ाइन किया गया है।टेलीमेट्री) एक एकल उच्च गति ब्रॉडबैंड आरएफ चैनल में, जो इसे विभिन्न उद्योगों के लिए यूएवी, स्वायत्त वाहनों और मोबाइल रोबोटिक्स के लिए एकदम सही बनाते हैं। |  |
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डाटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | स्टार टोपोलॉजी, पॉइंट टू 17-पिंट | |
| शक्ति | 23dBm±2 (2w या 10w अनुरोध पर) | |
| विलंबता | एक हॉप ट्रांसमिशन≤30ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC5V | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | नेटवर्क पोर्ट की तुलना में उच्च प्राथमिकता. जब संकेत संचरण croaked है, नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः1प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-6600 नोड सीरियल डेटा प्राप्त कर सकता है। 2. यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करने की आवश्यकता है | ||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xईथरनेट | |
| COMUART | 1x COMUART | |
| शक्ति | डीसी इनपुट | |
| सूचक | त्रि-रंगीन एलईडी | |
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 50 ग्राम | |
| आयाम | 7.8*10.8*2 सेमी | |
| स्थिरता | MTBF≥10000hr | |
|
|
