| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FD-61MN |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

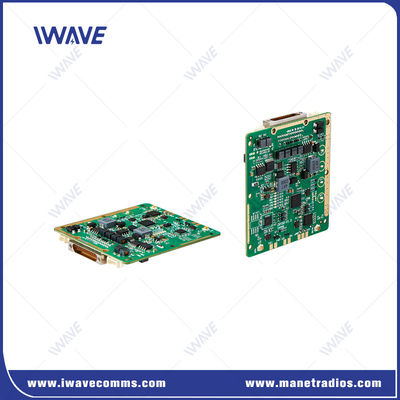

4K वीडियो और टेलीमेट्री डेटा OEM MINI मेष मॉड्यूल
परिचय
IWAVE ने FD-61MN सॉफ्टवेयर परिभाषित रेडियो को लॉन्च किया है, जिसे उच्च गति सहित मिनी आकार, 10 किमी मध्यम रेंज के मानव रहित संचार के लिए साइबर-सुरक्षित मेष नेटवर्क प्रदान करने के लिए डिज़ाइन किया गया है,उच्च परिभाषा वीडियो और डेटा.
FD-61MN डेटा लिंक ad-hoc नेटवर्क बना सकता है। प्रत्येक प्रतिभागी स्वचालित रूप से नेटवर्क में शामिल हो सकता है, फिर से शामिल हो सकता है या छोड़ सकता है।किसी विशिष्ट प्रतिभागी के लिए उच्च बैंडविड्थ 4k वीडियो स्ट्रीमिंग और मावलिंक टेलीमेट्री डेटा प्रदान करने के लिए समय स्लॉट पुनर्वितरण किया जा सकता है.
प्रमुख विशेषताएं
FD-61MN एक उन्नत बुद्धिमान MANET SDR मॉड्यूल है जो मजबूत, स्व-बनाया और स्व-रोगन वायरलेस जाल नेटवर्क के निर्माण को सक्षम बनाता है।यह सुरक्षित प्रदान करता है, मोबाइल निगरानी के लिए वास्तविक समय वीडियो प्रसारण, एनएलओएस (नॉन-लाइन ऑफ दृष्टि) संचार सहित कई मांग वाले अनुप्रयोगों के लिए अत्यधिक विश्वसनीय कनेक्टिविटी,और ड्रोन और रोबोटिक्स का आदेश और नियंत्रण.
●उच्च मानक विमानन प्लग-इन इंटरफ़ेस
J30JZ कनेक्टर्स के छोटे स्थापना स्थान, हल्के वजन, विश्वसनीय कनेक्शन, अच्छी विद्युत चुम्बकीय परिरक्षण, अच्छा प्रभाव प्रतिरोध के फायदे हैं,आदि स्थिर और विश्वसनीय संचार सुनिश्चित करने के लिए.
विभिन्न कनेक्शन और संचार आवश्यकताओं को पूरा करने के लिए विभिन्न पिन और सॉकेट को कॉन्फ़िगर करें
●सुरक्षा
1. ZUC/SNOW3G/AES128 एन्क्रिप्शन
2. समर्थन अंतिम उपयोगकर्ता पासवर्ड परिभाषित करें
●व्यापक शक्ति इनपुट
व्यापक वोल्टेज इनपुटः DV5-32V

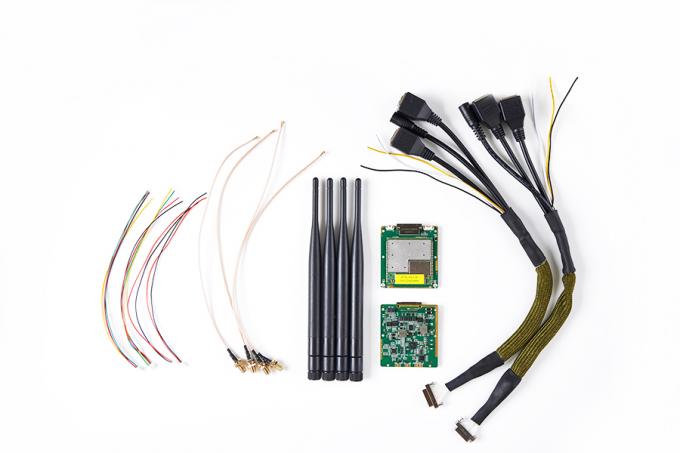

●आसान एकीकरण के लिए लघु डिजाइन
1आयाम: 60*55*5.7 मिमी
2वजनः 26 ग्राम
3. IPX आरएफ पॉट: स्थान की बचत के लिए पारंपरिक SMA कनेक्टर की जगह IPX को अपनाता है
4. J30JZ कनेक्टर छोटे स्थान की आवश्यकताओं के साथ एकीकरण के लिए बहुत गति बचाता है
आवेदन

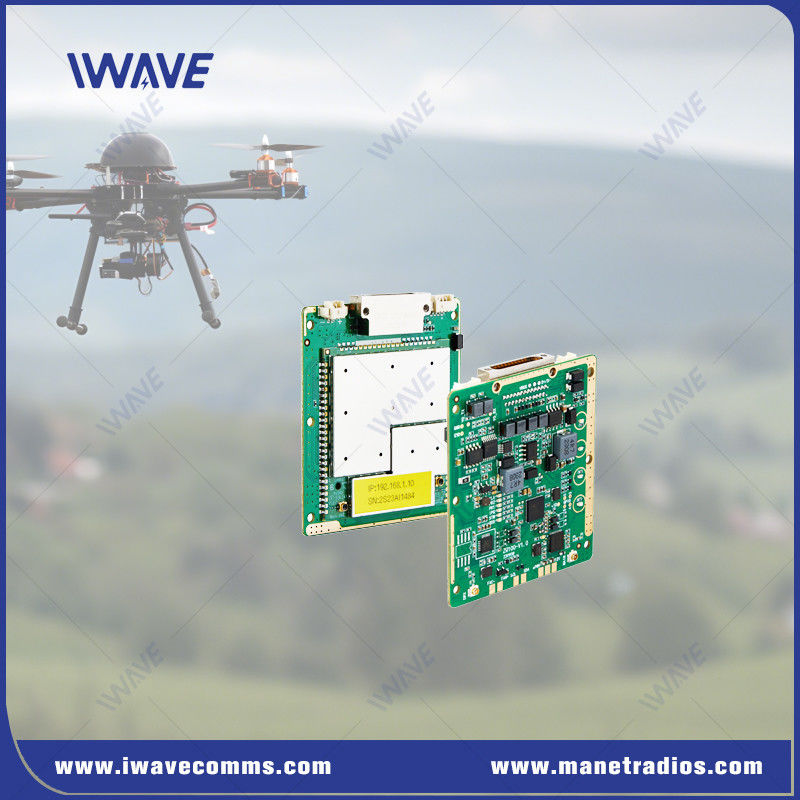

मिनी यूएएस
यूएवी झुंड
ड्रोन यूएएस
यूजीवी
ईथरनेट वायरलेस एक्सटेंशन
वायरलेस टेलीमेट्री
एनएलओएस वायरलेस वीडियो ट्रांसमिशन
वायरलेस नियंत्रण प्रणाली
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर आधारित मेश | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| प्रणाली दर का अनुकूलन औसत वितरण | ||
| गति सीमा निर्धारित करने के लिए उपयोगकर्ताओं का समर्थन करें | ||
| रेंज | 10 किमी ((हवा से जमीन तक) 1 किमी-3 किमी ((एनएलओएस जमीनी से जमीनी) | |
| क्षमता | 16 नोड्स | |
| बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| शक्ति | 25dBm±2 (2w या 10w अनुरोध पर) | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| अवरोधन विरोधी | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बिजली की खपत | औसतः 4-4.5 वाट अधिकतम: 8 वाट | |
| पावर इनपुट | DC5V-32V | |
| रिसीवर संवेदनशीलता | संवेदनशीलता ((BLER≤3%) | ||||
| 2.4GHZ | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20MHZ | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800 मेगाहर्ट्ज | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| नियंत्रण डेटा ट्रांसमिशन | |||||
| कमांड इंटरफ़ेस | एटी कमांड कॉन्फ़िगरेशन | एटी कमांड कॉन्फ़िगरेशन के लिए वीसीओएम पोर्ट/यूएआरटी और अन्य पोर्टों का समर्थन करें | |||
| विन्यास | वेबयूआई, एपीआई और सॉफ्टवेयर के माध्यम से समर्थन विन्यास | ||||
| कार्य मोड | टीसीपी सर्वर मोड टीसीपी क्लाइंट मोड यूडीपी मोड यूडीपी मल्टीकास्ट MQTT मॉडबस | ●जब टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन की प्रतीक्षा करता है। ●जब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है. ●टीसीपी सर्वर, टीसीपी क्लाइंट, यूडीपी, यूडीपी मल्टीकास्ट, टीसीपी सर्वर/क्लाइंट सह-अस्तित्व, एमक्यूटीटी | |||
| बाउड दर | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| प्रसारण मोड | पास-थ्रू मोड | ||||
| प्रोटोकॉल | ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645 | ||||
|
|
