| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FD-61MN |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
लघु त्रि-बैंड आईपी मेष 10 किमी पीसीबी स्तर पर ड्रोन वीडियो ट्रांसमीटर एफएचएसएस
परिचय

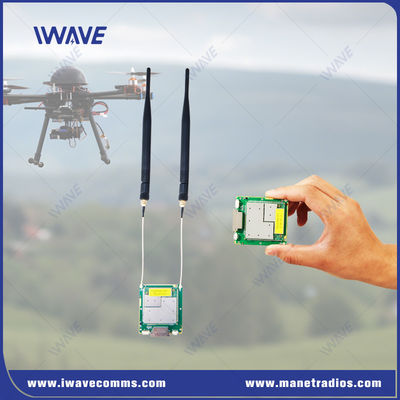

FD-61MN एक वायरलेस संचार और डेटालिंक समाधान है जो यूएवी (अनियंत्रित हवाई वाहन) और मानव रहित प्रणालियों के लिए है। यह एक कॉम्पैक्ट एसडीआर है जो ड्रोन की एक विस्तृत श्रृंखला के लिए आदर्श है,रोबोटिक्स और स्वायत्त वाहन, जो 10 किमी तक की वीडियो और टेलीमेट्री/मैवलिंक डेटा ट्रांसमिशन प्रदान करता है।
IWAVE सॉफ्टवेयर-परिभाषित रेडियो (एसडीआर) उत्पादों को गतिशील रूप से बदलती मिशन आवश्यकताओं और नेटवर्क स्थितियों का समर्थन करने के लिए फिर से कॉन्फ़िगर किया जा सकता है।और संचार प्रोटोकॉल और मानकों की एक विस्तृत श्रृंखला का समर्थन करने के लिए प्रोग्राम किया जा सकता है, इस प्रकार बहुमुखी प्रतिभा और पारस्परिक कार्यक्षमता का एक उच्च स्तर सुनिश्चित करता है।
विशेषताएं

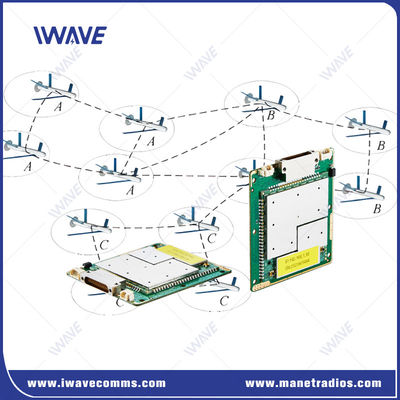

मेष नेटवर्कएक विकेंद्रीकृत वास्तुकला जो उपकरणों को एक केंद्रीय हब की आवश्यकता के बिना एक साथ नेटवर्क करने की अनुमति देती है।और प्रत्येक डिवाइस गतिशील रूप से लगभग वास्तविक समय में अन्य नोड्स के माध्यम से डेटा पुनर्निर्देशित कर सकते हैंमेष नेटवर्किंग अत्यधिक स्केलेबल है, क्योंकि अतिरिक्त नोड्स को बहुत कम प्रयास या ओवरहेड के साथ जोड़ा जा सकता है।
फ्रीक्वेंसी हॉपिंग स्प्रेड स्पेक्ट्रम (FHSS)महत्वपूर्ण डेटा की सुरक्षा और सुरक्षा बढ़ाने के लिए, विशेष रूप से उन क्षेत्रों में जहां कई वायरलेस नेटवर्क संचालित होते हैं, एक सेकंड में कई बार यादृच्छिक आवृत्ति परिवर्तन का उपयोग करता है।
डेटा सेवाओं के लिए शक्तिशाली सीरियल पोर्ट फ़ंक्शन
1उच्च दर सीरियल पोर्ट डेटा संचरणः बाउड दर 460800 तक है
2सीरियल पोर्ट के कई कार्य मोडः टीसीपी सर्वर मोड, टीसीपी क्लाइंट मोड, यूडीपी मोड, यूडीपी मल्टीकास्ट मोड, पारदर्शी ट्रांसमिशन मोड आदि।
3.MQTT, Modbus और अन्य प्रोटोकॉल. सीरियल पोर्ट IoT नेटवर्किंग मोड का समर्थन करता है, जिसका उपयोग नेटवर्क के लिए लचीले ढंग से किया जा सकता है। उदाहरण के लिए,उपयोगकर्ता किसी अन्य नोड (ड्रोन) को सटीक नियंत्रण निर्देश भेज सकते हैं।, रोबोट कुत्ता या अन्य मानव रहित रोबोटिक्स) प्रसारण या मल्टीकास्ट मोड का उपयोग करने के बजाय एक रिमोट कंट्रोलर के माध्यम से।
विनिर्देश
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानक पर आधारित विशेष |
| एन्क्रिप्शन | ZUC/SNOW3G/AES128 वैकल्पिक परत-2 |
| डेटा दर | अधिकतम 30 एमबीपीएस ((अपलिंक और डाउनलिंक) |
| संचार रेंज | हवा से जमीन तक 10 किमी एनएलओएस जमीन से जमीन 1-3 किमी |
| नोड | 16 नोड |
| आरएफ शक्ति | 23dBm±2 (2w, 5w या 10w अनुरोध पर) |
| विलंबता | अंत से अंत≤5ms-15ms |
| मॉड्यूलेशन | अनुकूलन QPSK, 16QAM, 64QAM |
| अवरोधन विरोधी | एफएचएसएस ((फ्रीक्वेंसी हॉप स्प्रेड स्पेक्ट्रम) |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| बिजली की खपत | 5 वाट |
| पावर इनपुट | DC5-32V |
| आयाम | 60*55*5.7 मिमी |
| वजन | 26 ग्राम |
| त्रि-बैंड आवृत्ति | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |

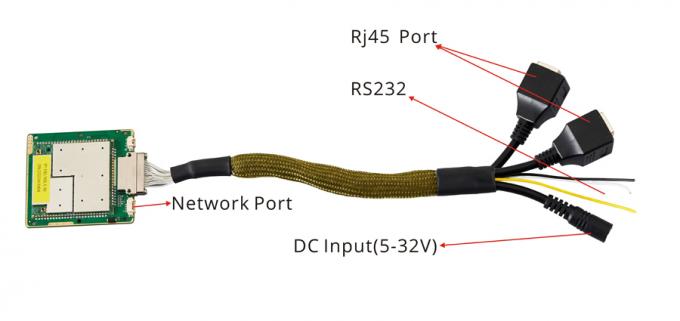

| आरएफ | 2 x आईपीएक्स |
| लैन पोर्ट | 3x ईथरनेट पोर्ट |
| कमुआर्ट | 1xCOMUART |
| पावर इनपुट | 1*DC5-32V |
|
|
