| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफआईएम-2410 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

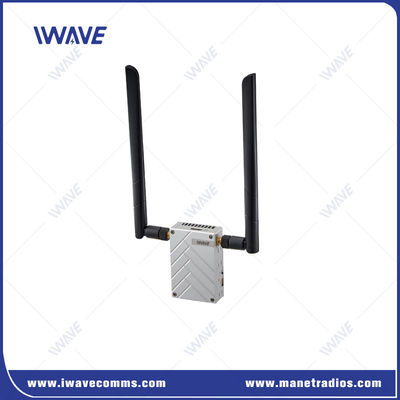

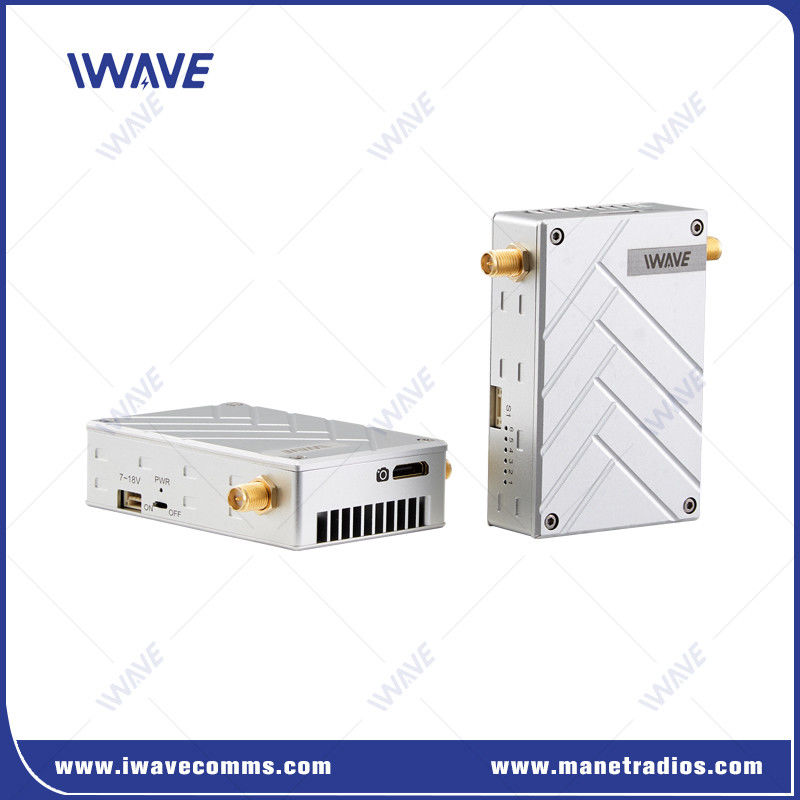

एचडीएमआई कैमरा और टेलीमेट्री के लिए 10 किमी ड्रोन वीडियो ट्रांसमीटर
परिचय
एफआईएम-2410 एक 10 किमी ड्रोन वीडियो ट्रांसमीटर है जो 2.4 गीगाहर्ट्ज़ बैंड के साथ वास्तविक समय एचडी वीडियो और टेलीमेट्री डेटा डाउन लिंक के लिए है।
क्योंकि कई वायरलेस सिग्नल 2.4GHz बैंड पर प्रसारित किया है, हस्तक्षेप से बचने के लिए,FIM-2410 शहरी और अव्यवस्थित वातावरण में स्थिर वायरलेस लिंक सुनिश्चित करने के लिए TDD-COFDM प्रौद्योगिकी और उच्च संवेदनशीलता का उपयोग करता है.
हल्के वजन वाले ((93g) एम्बेडेड द्विदिशात्मक डेटा लिंक विशेष रूप से वाणिज्यिक और औद्योगिक ड्रोन के लिए स्वायत्त संचालन को सक्षम करने के लिए डिज़ाइन किए गए हैं।
इसमें एक उन्नत मालिकाना एन्क्रिप्शन तंत्र AES128 है जो आपके वायरलेस वीडियो फ़ीड तक अनधिकृत पहुंच को रोकता है, और यह उड़ान नियंत्रकों की एक विस्तृत श्रृंखला के साथ भी संगत है,मिशन सॉफ्टवेयर और पेलोड.
प्रमुख विशेषताएं ● विशेष एल्गोरिथ्म बेहतर 1080 पी छवि गुणवत्ता के साथ 12 किमी को सक्षम करता है ● लाइव वीडियो निगरानी के लिए एचडीएमआई के माध्यम से स्मार्ट मॉनिटर से जुड़ता है ● अंत से अंत तक कम देरी 15ms-30ms ● 2.3Ghz, 2.4Ghz और 2.5Ghz लाइसेंस रहित बैंड का समर्थन करता है ● एचडी वीडियो और टेलीमेट्री रिसीवर ● Pixhawk2/cube/V2 का समर्थन करता है.4.8/4 और Apm 2.8 ● समर्थन ग्राउंड सॉफ्टवेयरः मिशन प्लानर और क्यूग्राउंड ● ड्रोन संचार + वीडियो प्रसंस्करण और विश्लेषण ● स्वायत्त यूएवी और ड्रोन के लिए एम्बेडेड द्विदिश डेटा लिंक ● ईथरनेट इंटरफ़ेस समर्थन टीसीपीआईपी/यूडीपी ● सीएनसी प्रौद्योगिकी दोहरी एल्यूमीनियम मिश्र धातु आवास विशेषता, अच्छा प्रभाव प्रतिरोध और गर्मी अपव्यय ● कार्य तापमान: -40°C+85°C ● कुल आयाम: 72*47x19 मिमी ● वजन: 93 ग्राम |
|
कोडित ऑर्थोगोनल फ्रीक्वेंसी डिवीजन मल्टीप्लेक्सिंग (COFDM)
बहुपथ हस्तक्षेप को प्रभावी ढंग से समाप्त करना, दक्षता समस्या को हल करना और संचरण की विश्वसनीयता में सुधार करना।
अंत से अंत तक कम विलंबता
● टीएक्स से आरएक्स तक विलंबता 33 एमएस से कम है।
● CABAC एंट्रोपी एन्कोडिंग और उच्च संपीड़न दर कम बिटरेट पर उच्च वीडियो गुणवत्ता सुनिश्चित करने के लिए
● प्रत्येक फ्रेम को एक ही आकार में एन्कोड किया गया है ताकि बड़े आई फ्रेम के कारण वायरलेस चैनल में कोई अतिरिक्त विलंबता सुनिश्चित न हो।
● डिस्प्ले इंजन के लिए अल्ट्रा फास्ट डिकोडिंग।
दूरगामी संचार
उन्नत मॉड्यूलेशन, एफईसी अलोग्रिथम, उच्च प्रदर्शन पीए और अल्ट्रा संवेदनशील रिसीवर आरएफ मॉड्यूल वायु इकाई से ग्राउंड कंट्रोल स्टेशन के बीच स्थिर और लंबी दूरी का वायरलेस लिंक बनाए रखने के लिए।
-40°C से +85°C कार्य तापमान
सभी चिप्स और इलेक्ट्रॉनिक घटक विशेष रूप से औद्योगिक ग्रेड सहिष्णुता के साथ डिज़ाइन किए गए हैं -40°C~85°C

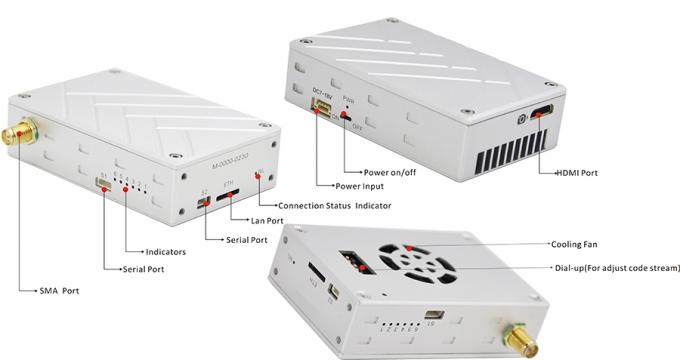

विभिन्न बंदरगाह

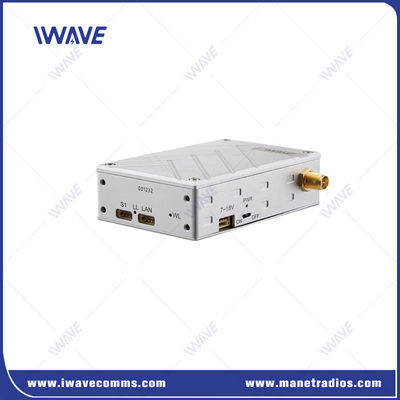

एफआईएम-2410 यूएवी वीडियो ट्रांसमीटर विभिन्न पोर्ट एचडीएमआई, लैन और दो द्वि-दिशात्मक सीरियल पोर्ट प्रदान करता है।ये पोर्ट HD वीडियो और टेलीमेट्री डेटा को ग्राउंड स्टेशन और एयर यूनिट के बीच 10 किमी तक ट्रांसमिट करने की अनुमति देते हैं।. सीरियल पोर्ट क्यूब ऑटोपायलट, पिक्सहॉक 2/वी2 के साथ उपयोग करने के लिए डिज़ाइन किया गया है.4.8/4, Apm 2.8.
आवेदन
रीयल टाइम वायरलेस वीडियो स्ट्रीमिंग लिंक वाले ड्रोन का फोटोग्राफी, निगरानी, कृषि,शहरों के दूरस्थ या कठिन क्षेत्र में आपदा से बचाव और खाद्य परिवहन.
ड्रोन वीडियो ट्रांसमीटर का विनिर्देश
| आवृत्ति | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz आपके विकल्प के लिए |
| त्रुटि का पता लगाना | एलडीपीसी एफईसी/वीडियो एच.264/265 सुपर त्रुटि सुधार |
| आरएफ प्रेषित शक्ति | 1 वाट (हवा से जमीन तक 10-16 किमी) |
| बिजली की खपत | TX: 10 वाट |
| आरएक्सः 6 वाट | |
| आवृत्ति बैंडविड्थ | 4/8MHz |
| विलंबता | ≤15-25ms |
| संचरण दर | 3-5 एमबीपीएस |
| संवेदनशील बनें | -100dbm@4Mhz, -95dbm@8Mhz |
| वीडियो रंग स्थान | डिफ़ॉल्ट 4:2:0 |
| एंटीना | 1T1R |
| वीडियो इनपुट/आउटपुट इंटरफ़ेस | एचडीएमआई मिनी टीएक्स/आरएक्स, या एफएफसी को एचडीएमआई-ए आरएक्स/टीएक्स में परिवर्तित करें |
| वीडियो संकुचित प्रारूप | H.264+H.265 |
| बिटक्रेट | 115200 बीपीएस तक (सॉफ्टवेयर समायोजन) |
| एन्क्रिप्शन | एईएस 128 |
| संचरण दूरी | हवा से जमीन 10 किमी-12 किमी |
| प्रारंभ समय | < 30 वर्ष |
| दोतरफा कार्य | एक साथ वीडियो और डुप्लेक्स डेटा का समर्थन करें |
| डेटा | टीटीएल समर्थन |
| विद्युत आपूर्ति | डीसी 7-18 वी |
| इंटरफेस | 1080 पी/60 एचडीएमआई मिनी आरएक्स x1 |
| विंडोज * 1 पर यूएसबी / आरजे45 के लिए 100 एमबीपीएस ईथरनेट | |
| S1 TTL द्विदिशात्मक सीरियल पोर्ट x1 | |
| पावर इनपुट x1 | |
| सूचक प्रकाश | एचडीएमआई इनपुट/आउटपुट स्थिति |
| प्रेषण और प्राप्त करना | |
| वीडियो बोर्ड कार्यरत स्थिति | |
| शक्ति | |
| एचडीएमआई | एचडीएमआई मिनी/लचीला फ्लैट केबल ((एफएफसी) |
| तापमान सीमा | ऑपरेटिंग तापमानः -40°C ~ + 85°C |
| भंडारण तापमानः -55°C ~ + 100°C | |
| उपस्थिति डिजाइन | सीएनसी प्रौद्योगिकी/ जलरोधी डिजाइन के साथ डबल एल्यूमीनियम मिश्र धातु खोल |
| आयाम | 72*47*19 मिमी |
| वजन | Tx: 93g/Rx: 93g |
पैकेज
|
|
