| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफआईएम-2450 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी |

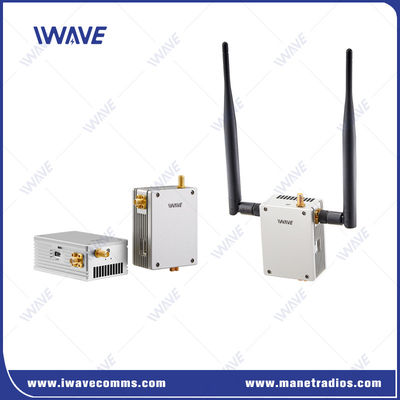

एचडीएमआई एसडीआई 1080 पी वीडियो और टेलीमेट्री मावलिंक डेटा के लिए 30 किमी यूएवी वीडियो ट्रांसमीटर
विवरण

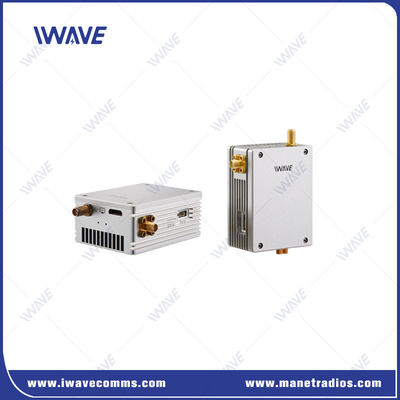

एफआईएम-2450 एक ड्रोन वीडियो ट्रांसमीटर है जो 30-50 किमी लंबी दूरी के लिए फुल एचडी वीडियो और डुप्लेक्स टीटीएल डेटा ट्रांसमिशन के साथ है।यह तेजी से विकसित और विविधतापूर्ण यूएवी हवाई वीडियो क्षेत्र में प्रसारण गुणवत्ता और मजबूती मानकों को लाता है. यह एक पेशेवर यूएवी एचडी वीडियो लिंक है जिसमें हल्के, कॉम्पैक्ट और मजबूत विशेषताएं हैं। एयर यूनिट केवल 146 ग्राम ((5.1oz) है।ओमनी फाइबर एंटेना से लैस वायु इकाई और जमीनी इकाई दोनों ही 1080P वीडियो फीड के साथ 30-50 किमी की वायु-भूमि सीमा सुनिश्चित कर सकती हैं।.
कार्य आवृत्ति 2.405-2.479Ghz सॉफ्टवेयर द्वारा समायोज्य है।
एचडीएमआई, लैन और फुल डुप्लेक्स सीरियल पोर्ट के साथ विभिन्न पोर्ट उपयोगकर्ताओं को ड्रोन पर विभिन्न पेलोड लागू करने में सक्षम बनाते हैं।
1080P वीडियो के लिए 50ms विलंबता के साथ कम विलंबता।
प्रमुख विशेषताएं
|  |
कम विलंबता
दूरगामी संचार
उन्नत मॉड्यूलेशन, उच्च प्रदर्शन वाला पीए, एफईसी अलोग्रिथम और अति संवेदनशील रिसीवर आरएफ मॉड्यूल।
-40°C~+85°C कार्य तापमान
सभी चिपसेट, इलेक्ट्रॉनिक भागों और घटकों औद्योगिक ग्रेड सहिष्णुता -40 °C ~ 85 °C हैं
विभिन्न बंदरगाह
एफआईएम-2450 ड्रोन एचडीएमआई वीडियो ट्रांसमीटर एचडीएमआई, एसडीआई, लैन और फुल डुप्लेक्स सीरियल पोर्ट से लैस है। इन पोर्टों के द्वारा,यूजर्स लाइव वीडियो प्राप्त कर सकते हैं और मिशन प्लानर या QGround के माध्यम से जमीन पर उड़ान को एक साथ नियंत्रित कर सकते हैं।.
आवेदन
विशेष रूप से यूएवी हवा से जमीन LOS 30-50km HD वीडियो और उड़ान नियंत्रण डेटा के लिए बनाया गया हवाई फोटोग्राफी, समाचार, खेल की घटनाओं, छिपी जांच, वीडियो निगरानी के लिए प्रेषण,वास्तविक समय वायरलेस वीडियो ट्रांसमिशन और अन्य क्षेत्र.
मध्यम और बड़ी दूरी के यूएवी जैसे मल्टी-रोटर यूएवी, फिक्स्ड-विंग यूएवी, और वीटीओएल फिक्स्ड-विंग यूएवी आदि के लिए आदर्श।
विनिर्देश
| आवृत्ति | 2.4GHz (2.402-2.482GHz) |
| त्रुटि का पता लगाना | एलडीपीसी एफईसी/वीडियो एच.264/265 सुपर त्रुटि सुधार |
| आरएफ प्रेषित शक्ति | 33 डीबीएम |
| बिजली की खपत | TX: 19 वाट/RX: 8 वाट |
| दूरी | 30-50 किमी ((नोटः वास्तविक दूरी पर्यावरण से संबंधित है) |
| बैंडविड्थ | 4/8MHz |
| एंटीना | 1T: सर्वदिशात्मक एंटेना 1R: सर्वदिशात्मक एंटीना या पैनल एंटीना |
| वीडियो इनपुट/आउटपुट | बोर्ड HDMI मिनी TX/RX या FFC को HDMI-A TX/RX में परिवर्तित करें |
| वीडियो रंग स्थान | डिफ़ॉल्ट 4:2:0 |
| वीडियो संकुचित | एवीसी एच.265 सुविधा टीएस स्ट्रीम जोड़ता है |
| एन्क्रिप्शन | AES128 |
| प्रसारण मोड | बिंदु से बिंदु |
| प्रारंभ समय | 25 |
| पुनः कनेक्शन का समय | सिग्नल बरामद होने के बाद 1 से कम |
| अंत से अंत तक विलंबता | 10-80P60/720P60 के लिए 50-70ms एन्कोडिंग और डिकोडिंग |
| संचरण दर | 3/6 एमबीपीएस |
| संवेदनशील बनें | -98dbm@4Mhz |
| -95dbm@8Mhz | |
| दोतरफा कार्य | एक साथ वीडियो और डुप्लेक्स डेटा का समर्थन करें |
| डेटा | टीटीएल/एमएवीलिंक/टेलीमेट्री का समर्थन करें |
| इंटरफेस | 1080P/60 HDMI मिनी ×1 |
| एंटीना ×1 | |
| S1 TTL द्विदिश सीरियल पोर्ट ×1 | |
| RS 232 द्विदिशात्मक सीरियल पोर्ट ×1 ((RS 232 और S1 TTL सीरियल पोर्ट का एक साथ उपयोग नहीं किया जा सकता है) | |
| विंडोज ×1 पर ईथरनेट से आरजे45 | |
| पावर इनपुट ×1 | |
| सूचक प्रकाश | एचडीएमआई इनपुट/आउटपुट स्थिति ((डब्ल्यूएल लाइट) |
| सिग्नल शक्ति संकेतक ((1, 2, 3) | |
| कनेक्शन स्थिति सूचक ((5, 6) | |
| वीडियो सर्किट बोर्ड कार्य सूचक (4) | |
| पावर लाइट | |
| एचडीएमआई | एचडीएमआई मिनी/लचीला फ्लैट केबल ((एफएफसी) |
| धातु के मामले का डिजाइन | सीएनसी प्रौद्योगिकी |
| डबल एल्यूमीनियम मिश्र धातु खोल | |
| संवाहक एनोडाइजिंग यान | |
| विद्युत आपूर्ति | DC7-18V (DC12V की सलाह दी) |
| तापमान सीमा | ऑपरेटिंग तापमानः -40°C ~ +85°C |
| भंडारण तापमानः -55°C ~ +85°C | |
| आयाम | Tx/Rx: 74.6×72.9×22.5 मिमी |
| वजन | Tx/Rx 146g |
|
|
