| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-605PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी |
30 किमी ईथरनेट टीसीपीआईपी और यूडीपी उड़ान नियंत्रण डेटा और एचडी ड्रोन वीडियो ट्रांसमीटर
विवरण

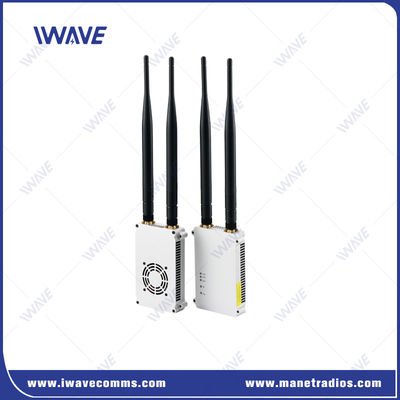

एफडीएम-605पी टीएम टीडीडी-सीओएफडीएम वायरलेस संचार प्रौद्योगिकी पर लंबी दूरी की बिंदु-टू-पॉइंट ड्रोन डिजिटल ईथरनेट डेटा डाउनलिंक रेडियो बेस है। यह 1.4GHz (1420~1530MHz) और लंबी दूरी के लिए उपयुक्त, उच्च कोड स्ट्रीम और वायरलेस ट्रांसमिशन एप्लिकेशन। ट्रांसमिशन दर 30Mbps तक है और सबसे दूर ट्रांसमिशन दूरी 30km हवा से जमीन तक है। इस मॉडल में हल्के वजन के फायदे हैं,लघु आकार, कम बिजली की खपत, उच्च स्थिरता और प्राप्त संवेदनशीलता। यह दो-तरफा टीसीपीआईपी/यूडीपी ईथरनेट डेटा और डुप्लेक्स सीरियल डेटा ट्रांसमिशन का समर्थन करता है।
प्रमुख विशेषताएं
|
 |
अंत से अंत तक कम विलंबता
● टीएक्स से आरएक्स तक विलंबता 33 एमएस से कम है।
● CABAC एंट्रोपी एन्कोडिंग और उच्च संपीड़न दर कम बिटरेट पर उच्च वीडियो गुणवत्ता सुनिश्चित करने के लिए
● प्रत्येक फ्रेम को एक ही आकार में एन्कोड किया गया है ताकि बड़े आई फ्रेम के कारण वायरलेस चैनल में कोई अतिरिक्त विलंबता सुनिश्चित न हो।
● डिस्प्ले इंजन के लिए अल्ट्रा फास्ट डिकोडिंग।
दूरगामी संचार
उन्नत मॉड्यूलेशन, एफईसी अलोग्रिथम, उच्च प्रदर्शन पीए और अल्ट्रा संवेदनशील रिसीवर आरएफ मॉड्यूल वायु इकाई से ग्राउंड कंट्रोल स्टेशन के बीच स्थिर और लंबी दूरी का वायरलेस लिंक बनाए रखने के लिए।
-40°C से +85°C कार्य तापमान
सभी चिप्स और इलेक्ट्रॉनिक घटक विशेष रूप से औद्योगिक ग्रेड सहिष्णुता के साथ डिज़ाइन किए गए हैं -40°C~85°C
विभिन्न बंदरगाह
FDM-605PTM RJ45 और TTL द्विदिशात्मक सीरियल पोर्ट और RS232 पोर्ट प्रदान करता है। यह मॉडल TCP/IP/UDP पर आधारित सीरियल डेटा और ईथरनेट डेटा वायरलेस ट्रांसमिट कर सकता है।एसएमए पोर्ट इंटरफ़ेस सीधे कनेक्ट किया जा सकता है एंटेना या फीडर केबल.
आवेदन
FDM-605PTM एक ईथरनेट द्विदिश ड्रोन वीडियो ट्रांसमीटर है जो लंबी दूरी के लिए मजबूत वीडियो ट्रांसमिशन प्रदान करता है।
यह ड्रोन और मानव रहित हवाई वाहनों (यूएवी), मानव रहित ग्राउंड वाहनों (यूजीवी), लंबी दूरी के वायरलेस वीडियो और टेलीमेट्री, महत्वपूर्ण और सुरक्षित अनुप्रयोगों के लिए आदर्श समाधान है।
विनिर्देश
| आवृत्ति | 1.4GHz (1420-1530MHz) 800Mhz ((806Mhz-826Mhz) |
| आरएफ प्रेषण शक्ति | 33dBm ((हवा से जमीन तक 30-50 किमी) |
| आवृत्ति बैंडविड्थ | 1.4/3/5/10/208MHz |
| एंटीना | 1T2R |
| बिट दर समायोजित करें | सॉफ्टवेयर समायोजन |
| एन्क्रिप्शन | AES128 |
| प्रसारण मोड | बिंदु से बिंदु और बिंदु से कई बिंदु |
| प्रारंभ समय | 25 |
| लिंक पुनर्निर्माण समय | <1s |
| त्रुटि का पता लगाना | एलडीपीसी एफईसी |
| सीरियल डेटा | TTL: 0-3.3v |
| RS232: ±13V | |
| ईथरनेट | टीसीपी/आईपी/यूडीपी समर्थन |
| संचरण दर | 30 एमबीपीएस |
| संवेदनशीलता | -100dbm@4Mhz |
|
|
-95dbm@8Mhz |
| एंटीना | 1T2R ((ओम्नी एंटेना) |
| शक्ति |
DC12V-30V
|
| बिजली की खपत | TX: 12 वाट |
|
|
आरएक्सः 12 वाट |
| तापमान | ऑपरेटिंग तापमानः -40 - +85°C |
| भंडारण तापमानः -55 - +85°C | |
| इंटरफेस | पावर इनपुट इंटरफ़ेस × 1 |
|
|
एंटेना इंटरफेस × 1 |
|
|
टीटीएल द्विदिश पोर्ट × 2 |
|
|
RS232 इंटरफेस x 1 ((TTL और RS232 एक ही समय में इस्तेमाल नहीं किया जा सकता) |
|
|
ईथरनेट पोर्ट x1 |
| सूचक | शक्ति सूचक प्रकाश |
| कनेक्शन स्थिति सूचक ((4, 5, 6) | |
| संकेत शक्ति सूचक (१, २, ३) | |
| धातु के मामले का डिजाइन | सीएनसी प्रौद्योगिकी |
| डबल एल्यूमीनियम मिश्र धातु खोल | |
| संवाहक एनोडाइजिंग यान | |

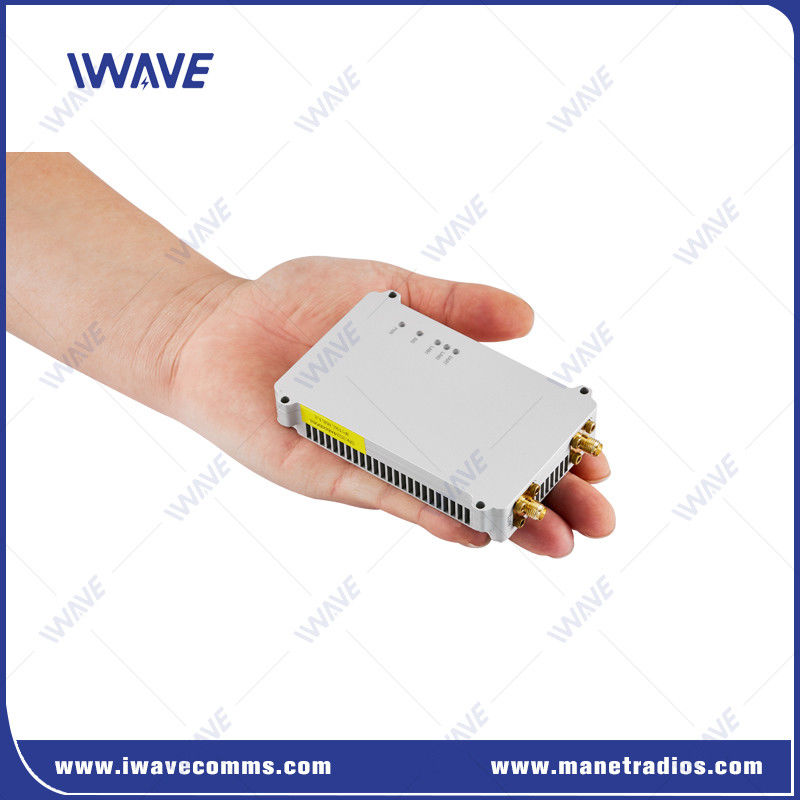

| आकार |
110*70*18 मिमी
|
|
वजन |
TX: 150 ग्राम |
| आरएक्सः 150 ग्राम |
|
|
