| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफआईएम-2450 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी |

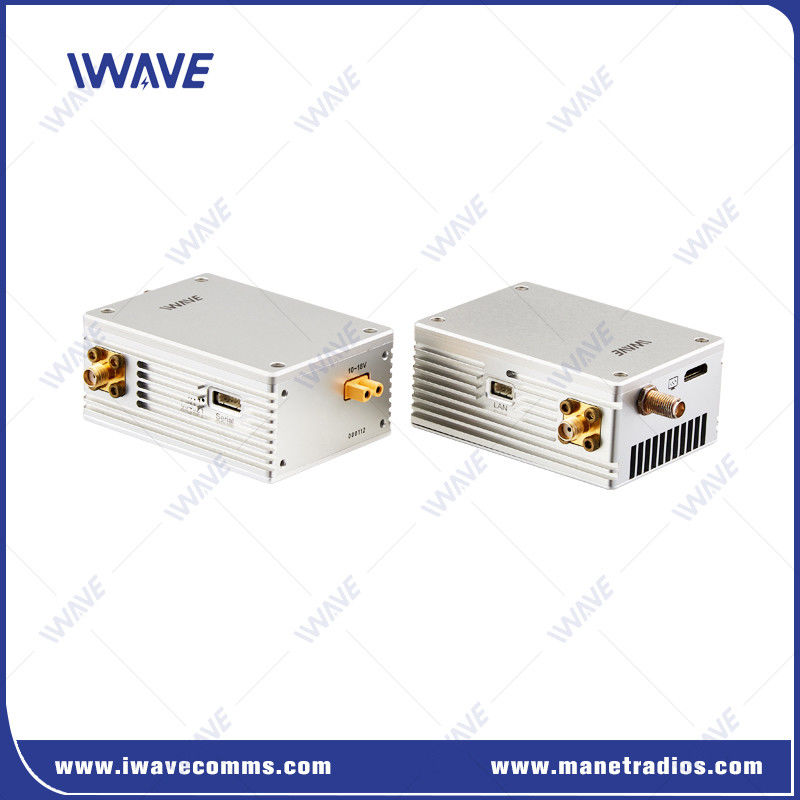

50 किमी लंबी दूरी के एचडीएमआई और एसडीआई ड्रोन वीडियो ट्रांसमीटर और सीरियल डेटा डाउनलिंक
विवरण
IWAVE FIM-2450 ड्रोन एचडीएमआई और एसडीआई वीडियो ट्रांसमीटर और सीरियल डेटा डाउनलिंक एचडीएमआई, एसडीआई और आईपी वीडियो इनपुट के साथ बड़े ड्रोन ((वीटीओएल / फिक्स्ड विंग ड्रोन) के लिए मजबूत वीडियो और नियंत्रण चैनल प्रदान करता है।यह 50 किमी के लिए बिना किसी बुनियादी ढांचे के पूर्ण एचडी वीडियो और एमएवीलिंक उड़ान नियंत्रण डेटा वायरलेस मोबाइल संचार प्रदान करता है।.
FIM-2450 ड्रोन कैमरा ट्रांसमीटर उन्नत TDD-COFDM तकनीक पर आधारित है,जो FIM-2450 को वीडियो चैनल में 6 एमबीपीएस तक उच्च थ्रूपुट और नियंत्रण चैनल में बेहतर मजबूती का समर्थन करने की क्षमता देता है जब दूरी 50 किमी सीमा है.
FIM-2450 की बोर्ड इकाई का वजन केवल 160 ग्राम है।
वीडियो चैनल को एचडीएमआई इंटरफेस, एसडीआई इंटरफेस और ईथरनेट इंटरफेस के माध्यम से आसानी से जोड़ा जा सकता है। नियंत्रण चैनल के लिए सीरियल इंटरफेस का उपयोग किया जा सकता है।
प्रमुख विशेषताएं
|
• दोहरे Tx एंटीना और दोहरे Rx एंटीना। • उच्च कुशल H.264+H.265/FPGA एन्कोडिंग |
 |
800Mhz और 1.4G बैंड ऑपरेशन
FIM-2450 ड्रोन लंबी दूरी के वीडियो ट्रांसमीटर 806 से 826Mhz और 1428-1448Mhz आवृत्ति रेंज का उपयोग विमान नियंत्रण प्रणालियों में हस्तक्षेप करने से बचने के लिए करता है, जो आमतौर पर 2.4 GHz होते हैं।
हस्तक्षेप विरोधी के लिए एफएचएसएस
स्वचालित आवृत्ति हॉपिंग स्प्रेड स्प्रेक्ट्रम (एफएचएसएस) हस्तक्षेप विरोधी के लिए उपयोग करने के लिए सबसे अच्छा उपलब्ध चैनल का चयन करेगा।
एसडीआई/एचडीएमआई/आईपी कैमरा इनपुट
वीडियो इनपुट: आईपी कैमरे के लिए ईथरनेट पोर्ट, एचडीएमआई कैमरे के लिए मिनी एचडीएमआई पोर्ट और एसडीआई कैमरे के लिए एसएमए पोर्ट।
वीडियो आउटपुटः एचडीएमआई, एसडीआई और ईथरनेट।
उड़ान नियंत्रण
एफआईएम-2450 में दो पूर्ण डुप्लेक्स सीरियल पोर्ट हैं। वे यूएवी पर फ्लाइट कंट्रोलर के लिए नियंत्रण संकेत को वायरलेस रूप से प्रसारित करने में सक्षम हैं। यह पिक्सहॉक 2 / क्यूब / वी 2 के साथ सुचारू रूप से काम कर रहा है।4.8/4, Apm2.8, आदि. ग्राउंड सॉफ्टवेयर मिशन प्लानर और क्यूग्राउंड का समर्थन करता है।
एन्क्रिप्टेड ट्रांसमिशन
FIM-2450 ड्रोन डिजिटल वीडियो ट्रांसमीटर वीडियो एन्क्रिप्शन के लिए AES128 का उपयोग करता है ताकि यह सुनिश्चित किया जा सके कि कोई भी अनधिकृत व्यक्ति आपके वीडियो फीड को रोक न सके।
आवेदन
ड्रोन वीडियो डाउनलिंक एक स्थान से दूसरे स्थान पर सटीक और तेजी से वीडियो प्रसारित करने के लिए है ताकि जमीन पर लोगों को वास्तविक समय में क्या हो रहा है स्पष्ट रूप से देखने के लिए।ड्रोन वीडियो ट्रांसमीटर को ड्रोन की "आंखें" भी कहा जाता हैयह आपातकालीन स्थिति जैसे तेल पाइप लाइन निरीक्षण, उच्च वोल्टेज निरीक्षण, जंगल की आग की निगरानी आदि में महत्वपूर्ण भूमिका निभाता है।आपातकालीन घटना होने पर जमीन पर लोग जल्दी से प्रतिक्रिया दे सकते हैं.
विनिर्देश
| आवृत्ति | 800 मेगाहर्ट्ज | 806~826MHz |
| 1.4Ghz | 1428~1448MHz | |
| विरोधी हस्तक्षेप | आवृत्ति कूदना | |
| बैंडविड्थ | 8MHz | |
| आरएफ शक्ति | 2W | |
| प्रसारण रेंज | 50 किमी | |
| तिथि दर | 6 एमबीपीएस (वीडियो, ईथरनेट और सीरियल डेटा द्वारा साझा) सर्वश्रेष्ठ वीडियो स्ट्रीमः 2.5 एमबीपीएस | |
| बाउड दर | 115200 | |
| आरएक्स संवेदनशीलता | -104 डीबीएम | |
| वायरलेस दोष सहिष्णुता एल्गोरिथ्म | वायरलेस बेसबैंड एफईसी फॉरवर्ड त्रुटि सुधार/वीडियो कोडेक सुपर त्रुटि सुधार | |
| वीडियो विलंबता | एन्कोडिंग + ट्रांसमिशन + डिकोडिंग के लिए कुल विलंबता 720P/60 <50 एमएस 720P/30 <40 एमएस 1080P/60 <80ms 1080P/30 <50ms |
|
| लिंक पुनर्निर्माण समय | <1s | |
| मॉड्यूलेशन | अपलिंक QPSK/डाउनलिंक QPSK | |
| वीडियो संपीड़न प्रारूप | एच.264 | |
| वीडियो रंग स्थान | 4:2:0 (विकल्प 4:2(२) | |
| एन्क्रिप्शन | AES128 | |
| प्रारंभ समय | पंद्रह | |
| शक्ति | डीसी-12 वी (718 वी) | |
| इंटरफेस | Tx और Rx पर इंटरफेस समान हैं1*वीडियो इनपुट/आउटपुटः मिनी एचडीएमआई 1*वीडियो इनपुट/आउटपुटः SMA ((SDI) 1*पावर इनपुट इंटरफ़ेस 2*एंटेना इंटरफेसः SMA 2* सीरियल (3.3VTTL) 1*LAN (100Mbps) |
|
| संकेतक | पावरवायरलेस लिंक स्थिति सूचक | |
| बिजली की खपत | Tx: 17W(Max)Rx: 16W | |
| तापमान | कार्यरतः -40 ~ + 85°Cस्टोरेजः -55 ~ + 100°C | |
| आयाम | Tx/Rx:73.8 x 54 x 31 मिमी(एसएमए और पावर प्लग शामिल नहीं) | |
| वजन | Tx/Rx: 160 ग्राम | |
| धातु के मामले का डिजाइन | सीएनसी शिल्प | |
| डबल एल्यूमीनियम मिश्र धातु खोल | ||
| संवाहक एनोडाइजिंग शिल्प | ||
|
|
