| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-605PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
एनएलओएस में मानव रहित औद्योगिक मशीनरी के लिए वीडियो और नियंत्रण संकेत प्रसारण
विवरण

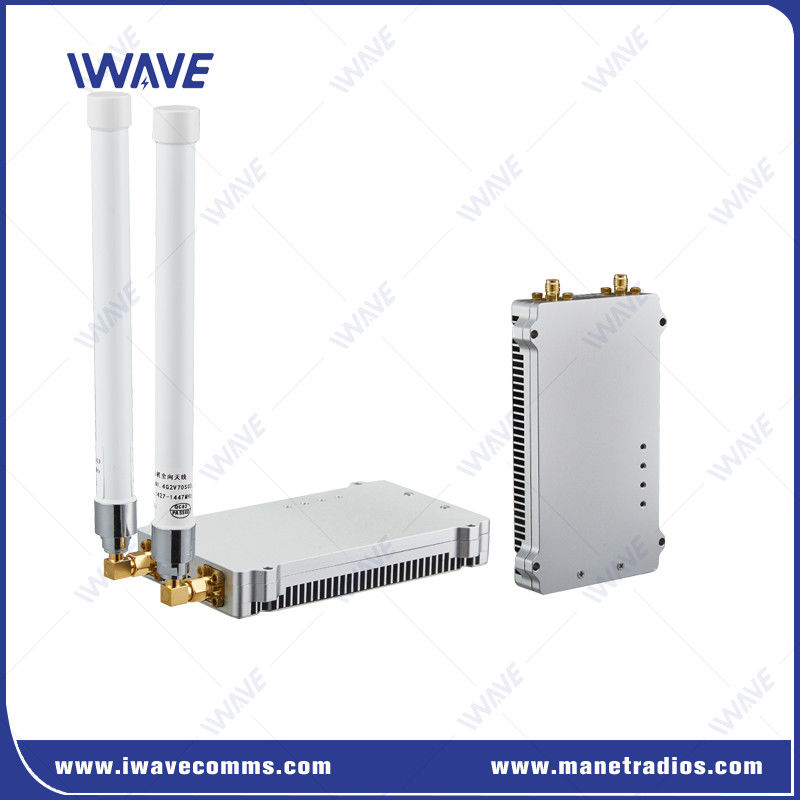

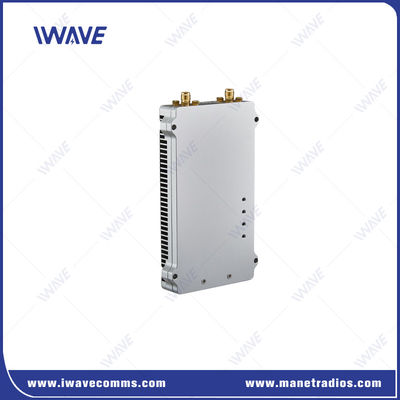

FDM-605PTM एक बिंदु से बहु-बिंदु नेटवर्क बोर्ड है जो लंबी दूरी के वीडियो और डेटा डाउनलिंक के लिए जमीन पर है। यह हवा में कई ट्रांसमीटरों का समर्थन करता है जो एक रिसीवर को एचडी वीडियो और टीटीएल डेटा भेजते हैं।यह विशेष रूप से तेज गति से चलते समय 50 किमी के लिए फिक्स्ड विंग ड्रोन/हेलीकॉप्टर/वाहन वीडियो डाउनलिंक के लिए डिज़ाइन किया गया है.
FDM-605PTM एक अत्याधुनिक नेटवर्क बोर्ड है जिसे लंबी दूरी के वीडियो और डेटा डाउनलिंक अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो चुनौतीपूर्ण नॉन-लाइन-ऑफ-सीजन (NLOS) वातावरण में मजबूत प्रदर्शन प्रदान करता है।विशेष रूप से मानव रहित खुदाई मशीनों के लिए तैयार, ट्रैक्टरों, क्रेन और वाहनों, यह समाधान जंगलों, कठोर इलाकों और शहरी सेटिंग्स में 1-5 किमी की दूरी पर निर्बाध संचार सुनिश्चित करता है।
प्रमुख विशेषताएं
|
लाभप्रद प्रौद्योगिकी
स्वचालित शक्ति नियंत्रण
प्रत्येक नोड की प्रेषण शक्ति को उसके संकेत की गुणवत्ता के अनुसार स्वचालित रूप से समायोजित और नियंत्रित किया जाता है।
आवृत्ति-हॉपिंग स्प्रेड स्पेक्ट्रम (FHSS)
IWAVE IP MESH उत्पाद आंतरिक रूप से प्राप्त सिग्नल शक्ति RSRP, सिग्नल-शोर अनुपात SNR, और बिट त्रुटि दर SER जैसे कारकों के आधार पर वर्तमान लिंक की गणना और मूल्यांकन करेगा।यदि उसके निर्णय की शर्त पूरी हो जाती है, यह आवृत्ति हॉपिंग करेगा और सूची से एक इष्टतम आवृत्ति बिंदु का चयन करेगा।
आवृत्ति हॉपिंग करना या नहीं, वायरलेस स्थिति पर निर्भर करता है। यदि वायरलेस स्थिति अच्छी है, तो आवृत्ति हॉपिंग तब तक नहीं की जाएगी जब तक कि निर्णय की शर्त पूरी नहीं हो जाती।
स्वतः आवृत्ति बिंदु नियंत्रण
बूट करने के बाद, यह पिछले बंद करने से पहले पूर्व संग्रहीत आवृत्ति बिंदुओं के साथ नेटवर्क करने का प्रयास करेगा. यदि पूर्व संग्रहीत आवृत्ति बिंदु नेटवर्क तैनाती के लिए उपयुक्त नहीं हैं, तो,यह स्वचालित रूप से नेटवर्क तैनाती के लिए अन्य उपलब्ध आवृत्ति बिंदुओं का उपयोग करने का प्रयास करेगा.
अनुप्रयोग:
मानव रहित औद्योगिक मशीनरी
एक्सकेवेटर, ट्रैक्टर, क्रेन और वाहनों के लिए वास्तविक समय में वीडियो निगरानी और डेटा हस्तांतरण को सक्षम करता है, जिससे परिचालन दक्षता और सुरक्षा में सुधार होता है।
चुनौतीपूर्ण वातावरण में वायरलेस ट्रांसमिशन
घने बाधाओं या कठोर परिस्थितियों वाले क्षेत्रों में एनएलओएस संचालन के लिए डिज़ाइन किया गया।
महत्वपूर्ण निजी नेटवर्क
औद्योगिक और सामरिक परिचालनों में सुरक्षित संचार लिंक स्थापित करने के लिए आदर्श, निर्बाध डेटा प्रवाह सुनिश्चित करना।
रिमोट कंट्रोल और निगरानी
दूरगामी, सुरक्षित और उच्च गति से कनेक्टिविटी प्रदान करता है, दूरस्थ संचालन और निगरानी को सशक्त बनाता है।
विनिर्देश
|
सामान्य |
मैकेनिकल |
||
| प्रौद्योगिकी | टीडी-एलटीई एक्सेस टेक्नोलॉजी पर आधारित वायरलेस | तापमान | -20+55 |
| एन्क्रिप्शन | ZUC/SNOW3G/AES (128/256) वैकल्पिकLayer-2 एन्क्रिप्शन | आयाम | 116*70*17 मिमी |
| दिनांक दर | 30 एमबीपीएस | वजन | 100 ग्राम |
| संवेदनशीलता | -103dBm | ||
| रेंज | 50 किमी (हवा से जमीन तक) | सामग्री | सिल्वर एनोडाइज्ड एल्यूमीनियम |
| मोड | बिंदु से बहु-बिंदु | घुड़सवार | जहाज पर |
| MIMO | 2x2 MIMO |
शक्ति |
|
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | ||
| आरएफ पावर | 33 डीबीएम | वोल्टेज | DC 12V |
| विलंबता | अंत से अंतः 60ms-80ms | बिजली की खपत | 11 वाट |
| एंटी-जेएएम | स्वतः आवृत्ति कूद | ||
|
आवृत्ति |
इंटरफेस |
||
| 1.4Ghz | 1427.9-1447.9MHz | आरएफ | 2 x एसएमए |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | ईथरनेट | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| पावर इनपुट | 1xJ30 | ||
| टीटीएल डेटा | 1xJ30 | ||
| डिबग करें | 1xJ30 | ||
|
COMUART |
|
| विद्युत स्तर | 3.3V और 2.85V के साथ संगत |
| नियंत्रण डेटा | RS232 |
| बाउड दर | 115200 बीपीएस |
| प्रसारण मोड | पास-थ्रू मोड |
| प्राथमिकता स्तर | नेटवर्क पोर्ट से अधिक प्राथमिकता जब सिग्नल ट्रांसमिशन क्रूड होता है, नियंत्रण डेटा प्राथमिकता में प्रेषित किया जाएगा |
| नोटः 1प्रसारण और प्राप्त करने वाले डेटा नेटवर्क में प्रसारित किए जाते हैं। सफल नेटवर्किंग के बाद, प्रत्येक FDM-605PTM इकाई सीरियल डेटा प्राप्त कर सकती है। 2. यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करने की आवश्यकता है |
|
|
संवेदनशीलता |
||
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
|
|
