| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6802पीटीएम |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
ड्रोन के लिए 50 किमी 100 एमबीपीएस टीसीपी यूडीपी आईपी डिजिटल डेटा लिंक
विवरण

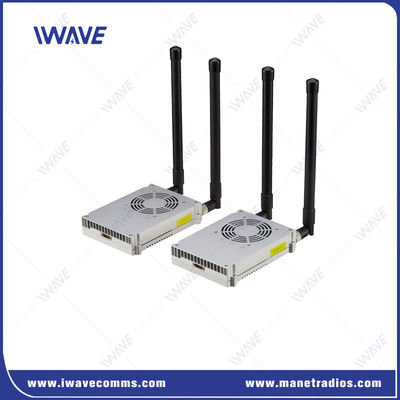

FDM-6802PTMयह एक बिंदु से बहु-बिंदु नेटवर्क बोर्ड है जो लंबी दूरी के वीडियो और डेटा डाउनलिंक के लिए जमीन पर है। यह हवा में कई ट्रांसमीटरों का समर्थन करता है जो एक रिसीवर को एचडी वीडियो और टीटीएल डेटा भेजते हैं।यह विशेष रूप से तेज गति से चलते समय 50 किमी के लिए फिक्स्ड विंग ड्रोन/हेलीकॉप्टर/वाहन वीडियो डाउनलिंक के लिए डिज़ाइन किया गया है.
स्मार्ट एंटीना एमआईएमओ एफडीएम-6802पीTM को 100 एमबीपीएस ट्रांसमिशन दर के साथ वास्तविक समय एचडी वीडियो और ब्रॉडबैंड ईथरनेट कनेक्शन प्रदान करता है।

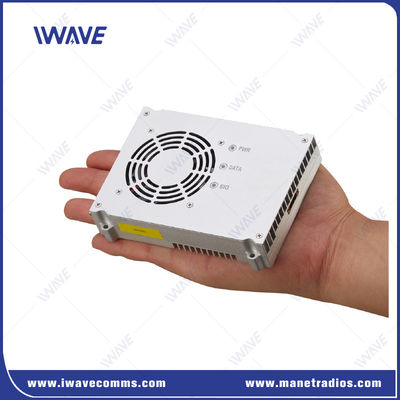

इसका केवल 273 ग्राम वजन के साथ वीटीओएल/फिक्स्ड विंग ड्रोन/हेलीकॉप्टर वायरलेस ट्रांसमिशन के लिए आवेदन करने में बहुत फायदे हैं।
प्रमुख विशेषताएं
|
|
लंबी दूरी HD वीडियो संचार और कम विलंबता
वीटीओएल/फिक्स्ड विंग ड्रोन/हेलीकॉप्टर के लिए द्विदिशात्मक डेटा संचरण के साथ 50 किमी वायु से जमीन पूर्ण एचडी वीडियो डाउनलिंक प्रदान करता है।
50 किमी के लिए 60ms-80msof से कम विलंबता की विशेषता है, ताकि आप देख और क्या हो रहा है लाइव नियंत्रित कर सकते हैं।
स्वचालित शक्ति नियंत्रण
प्रत्येक नोड की प्रेषण शक्ति को उसके संकेत की गुणवत्ता के अनुसार स्वचालित रूप से समायोजित और नियंत्रित किया जाता है।
एचडी वीडियो और डाटा ट्रांसमिशनःवीडियो स्ट्रीमिंग, टेलीमेट्री और नियंत्रण के लिए स्थिर और सुरक्षित संचार लिंक सुनिश्चित करता है।
गतिशील नेटवर्क वातावरणःतेजी से बदलते, उच्च मांग वाले वायरलेस वातावरण के लिए आदर्श।
औद्योगिक और सामरिक उपयोगःड्रोन, स्वायत्त वाहनों और अन्य महत्वपूर्ण प्रणालियों में अनुप्रयोगों का समर्थन करता है जिन्हें मजबूत, लंबी दूरी के संचार की आवश्यकता होती है।
विनिर्देश
|
सामान्य |
ताररहित |
|||
|
प्रौद्योगिकी |
टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस |
संचार |
1T1R |
|
|
वीडियो प्रसारण |
1080p एचडी वीडियो ट्रांसमिशन, एच.264/एच.265 अनुकूली |
आईपी डेटा प्रसारण |
आईपी पैकेट के आधार पर डेटा संचरण का समर्थन करता है |
|
|
एन्क्रिप्शन |
ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 |
डेटा लिंक |
पूर्ण दोहरी संचार |
|
|
डेटा दर |
अधिकतम 100 एमबीपीएस ((अपलिंक और डाउनलिंक) |
ऊपर और नीचे का अनुपात |
2D3U/3D2U/4D1U/1D4U |
|
|
रेंज |
UGV: 5-10KM जमीन से जमीन तक (LOS) |
स्वचालित पुनर्निर्माण श्रृंखला |
लिंक विफलता के बाद स्वचालित लिंक पुनर्स्थापना/लिंक विफलता के बाद नेटवर्क को फिर से तैनात करना |
|
|
क्षमता |
64 नोड्स |
संवेदनशीलता |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20MHZ |
-102dBm |
|
संचरण शक्ति |
2 वाट |
10MHZ |
-100dBm |
|
|
विलंबता |
एयर इंटरफेस देरी<30ms |
5MHZ |
-96dBm |
|
|
मॉड्यूलेशन |
QPSK, 16QAM, 64QAM |
600MHZ |
20MHZ |
-102dBm |
|
अवरोधन विरोधी |
आवृत्ति हॉपिंग और अनुकूलन मॉड्यूलेशन |
10MHZ |
-100dBm |
|
|
बैंडविड्थ |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96dBm |
|
|
बिजली की खपत |
30 वाट |
आवृत्ति विकल्प |
||
|
पावर इनपुट |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
आयाम |
86*120*24.2 मिमी |
600Mhz |
634Mhz-674Mhz |
|
|
मैकेनिकल |
||
|
कार्य तापमान |
-20°C~+55°C |
|
|
आयाम |
130*100*25 मिमी ((एंटेना शामिल नहीं है) |
|
|
वजन |
273 ग्राम |
|
|
इंटरफेस |
||
|
आरएफ |
2 x एसएमए |
|
|
ईथरनेट |
1xईथरनेट |
|
|
COMUART |
3xसीरियल पोर्ट |
1. डीबग सीरियल पोर्ट |
|
शक्ति |
1xDC इनपुट |
DC24V-27V |
|
कमांड इंटरफ़ेस |
एटी कमांड कॉन्फ़िगरेशन |
एटी कमांड कॉन्फ़िगरेशन के लिए एपीआई/एचटीटीपी/यूएआरटी |
|
कॉन्फ़िगरेशन प्रबंधन |
वेबयूआई, एपीआई और प्रबंधन सॉफ्टवेयर के माध्यम से समर्थन विन्यास |
|
|
कार्य मोड |
टीसीपी सर्वर मोड |
जब एक टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन के लिए प्रतीक्षा करता है।
lजब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है.
lTCP सर्वर, TCP क्लाइंट, UDP, UDP मल्टीकास्ट, TCP सर्वर/क्लाइंट सह-अस्तित्व, MQTT
|
|
बाउड दर |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
प्रोटोकॉल |
ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645, पास-थ्रू मोड |
|
|
प्रणाली प्रबंधन |
WATCHDOG फ़ंक्शन का समर्थन करता है, सभी सिस्टम-स्तरीय अपवादों की पहचान की जा सकती है और स्वचालित रूप से रीसेट किया जा सकता है |
|
|
|
