| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-615PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

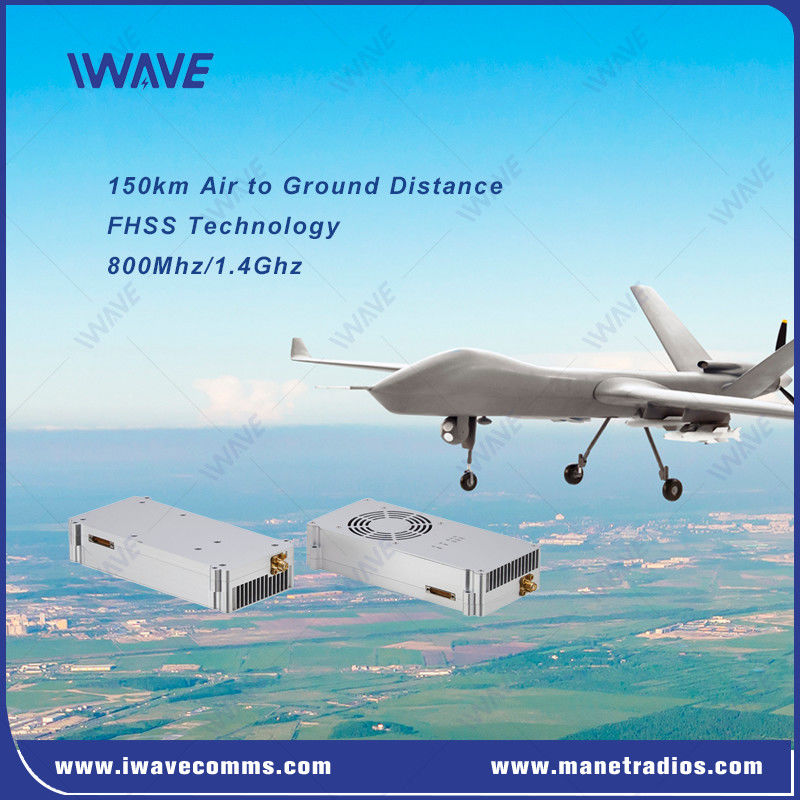

ड्रोन के लिए 150 किमी लंबी दूरी का वायरलेस एचडी वीडियो ट्रांसमीटर
विवरण
दFDM-615PTMयह एक अत्याधुनिक वायरलेस ट्रांसमिशन यूनिट है जिसे लंबी दूरी के वीडियो और डेटा डाउनलिंक के लिए डिज़ाइन किया गया है, जिसमें फिक्स्ड-विंग ड्रोन और हेलीकॉप्टर सहित मानव रहित हवाई वाहनों (यूएवी) पर विशेष ध्यान दिया गया है।यह समाधान आपातकालीन संचार जैसे अनुप्रयोगों के लिए आदर्श है, बिजली लाइन गश्ती निगरानी, समुद्री संचालन, और पहले उत्तरदाताओं.
नई गतिशील आवृत्ति चयन, स्वचालित शक्ति नियंत्रण, मजबूत एनएलओएस क्षमता, आवृत्ति हॉपिंग और अल्ट्रा वाइड एल-बैंड रेंज 1420-1530 मेगाहर्ट्ज आवृत्ति मजबूत हस्तक्षेप और एंटीजम प्रतिरक्षा प्रदान करती है!
280 ग्राम वजन और छोटे आकार के कारण FDM-615PTM माइक्रो मानव रहित प्लेटफार्मों पर उच्च गुणवत्ता वाले वायरलेस वीडियो और टेलीमेट्री संचार के लिए एक आदर्श उम्मीदवार है।
प्रमुख विशेषताएं
|
 |
फ्रीक्वेंसी हॉपिंग स्प्रेड स्पेक्ट्रम (FHSS):
दFDM-615PTMउपयोगएफएचएसएसलंबी दूरी पर विश्वसनीय डेटा ट्रांसमिशन के लिए, शोर और हस्तक्षेप के लिए उत्कृष्ट प्रतिरक्षा प्रदान करता है। यह चुनौतीपूर्ण वातावरण में भी मजबूत प्रदर्शन सुनिश्चित करता है।
लंबी दूरी और एनएलओएस क्षमताएंः
इकाई स्थिर संचार प्रदान करती है150 किमी तक(स्पष्ट दृष्टि रेखा)2dBi फाइबर ग्लास एंटीना, इसे उच्च प्रदर्शन वाले यूएवी के लिए आदर्श बनाता है, जिसमेंवीटीओएलऔरफिक्स्ड-विंग ड्रोन.
एचडी वीडियो संचरण के लिए उच्च डेटा दरः
की दूरी पर150 किमी,FDM-615PTMप्रदान करता है8-12 एमबीपीएसडेटा थ्रूपुट,पूर्ण HD 1080P60यह वास्तविक समय वीडियो अनुप्रयोगों के लिए महत्वपूर्ण है जैसे निगरानी, दूरस्थ निगरानी, और मिशन नियंत्रण।
कम विलंबता:
उपकरण प्रदान करता हैलघु विलंबता (60-80ms)यह विशेष रूप से रिमोट गिंबल कंट्रोल या कैमरा लक्ष्यीकरण जैसे कार्यों के लिए महत्वपूर्ण है।
आवेदन
यूएवी:फिक्स्ड-विंग ड्रोन, वीटीओएल और हेलीकॉप्टरों के लिए लंबी दूरी का संचार।
प्रथम उत्तरदाता:आपात स्थिति में त्वरित तैनाती के लिए आपातकालीन संचार।
विद्युत लाइन निगरानी:दूरस्थ निरीक्षण के लिए लंबी दूरी के डेटा और वीडियो प्रसारण।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 100 किमी-150 किमी ((हवा से जमीन तक) | |
| क्षमता | 32 नोड्स | |
| एनएलओएस रेंज | जमीन से जमीन के बीच 5-10 किमी | |
| आरएफ शक्ति | 10 वाट | |
| विलंबता | अंत से अंतः 60ms-80ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| विरोधी जाम | स्वतः आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| शक्ति | ||
| पावर इनपुट | डीसी 24V±10% | |
| बिजली की खपत | 30 वाट | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | l नेटवर्क पोर्ट से अधिक प्राथमिकता। जब सिग्नल ट्रांसमिशन क्रूड होता है, तो नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः* प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-615PTM नोड सीरियल डेटा प्राप्त कर सकता है।* यदि आप भेजने के बीच अंतर करना चाहते हैं, तो आप इस प्रकार की जानकारी प्राप्त कर सकते हैं।प्राप्त करना और नियंत्रण करना, आप अपने आप को प्रारूप को परिभाषित करने की जरूरत है | ||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xJ30 | |
| COMUART | 1xJ30 | |
| शक्ति | 1xJ30 | |
| डिबग करें | 1xJ30 | |
|
|
