| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-615PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

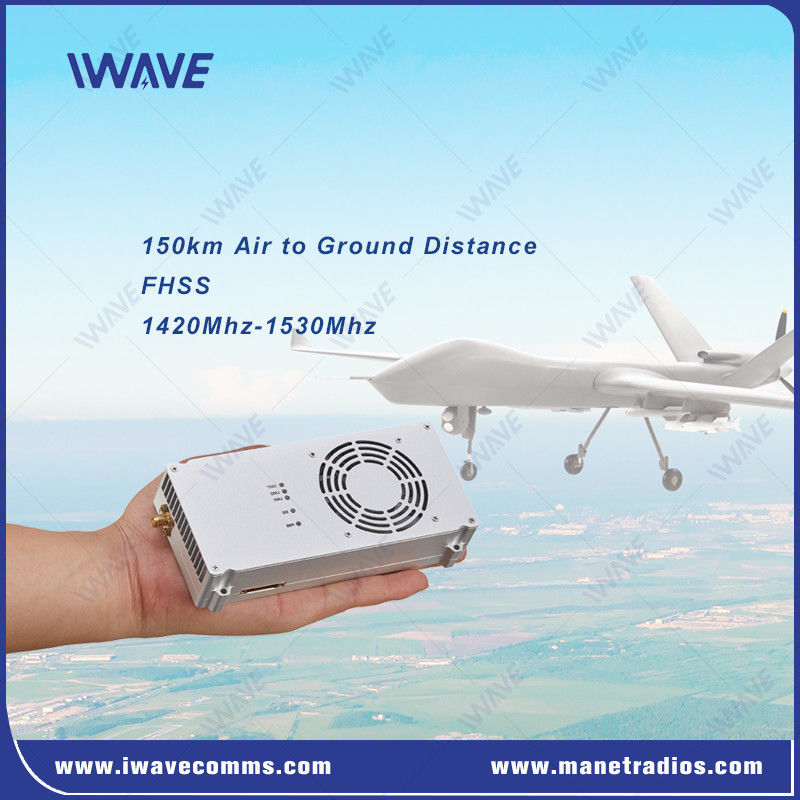

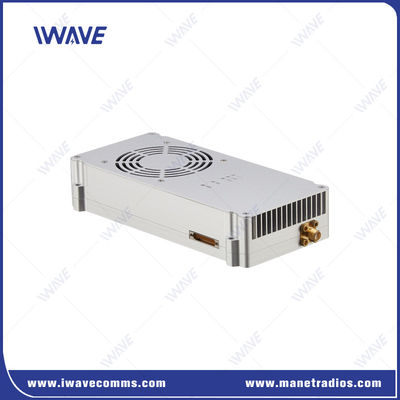

ड्रोन के लिए 150 किमी लंबी दूरी का वायरलेस एचडी वीडियो ट्रांसमीटर
150 किमी वायरलेस रेंज और व्यापक आवृत्ति वाले ड्रोन के लिए वायरलेस एचडी वीडियो ट्रांसमीटर
विवरण
दFDM-615PTMयह एक अत्याधुनिक वायरलेस ट्रांसमिशन यूनिट है जिसे लंबी दूरी के वीडियो और डेटा डाउनलिंक के लिए डिज़ाइन किया गया है, जिसमें फिक्स्ड-विंग ड्रोन और हेलीकॉप्टर सहित मानव रहित हवाई वाहनों (यूएवी) पर विशेष ध्यान दिया गया है।यह समाधान आपातकालीन संचार जैसे अनुप्रयोगों के लिए आदर्श है, बिजली लाइन गश्ती निगरानी, समुद्री संचालन, और पहले उत्तरदाताओं.
नई गतिशील आवृत्ति चयन, स्वचालित शक्ति नियंत्रण, मजबूत एनएलओएस क्षमता, आवृत्ति हॉपिंग और अल्ट्रा वाइड एल-बैंड रेंज 1420-1530 मेगाहर्ट्ज आवृत्ति मजबूत हस्तक्षेप और एंटीजम प्रतिरक्षा प्रदान करती है!
प्रमुख विशेषताएं
|
 |
लंबी दूरी की लॉस क्षमताएंः
इकाई स्थिर संचार प्रदान करती है150 किमी तक(स्पष्ट दृष्टि रेखा)2dBi फाइबर ग्लास एंटीना, इसे उच्च प्रदर्शन वाले यूएवी के लिए आदर्श बनाता है, जिसमेंवीटीओएलऔरफिक्स्ड-विंग ड्रोन. की दूरी पर150 किमी,FDM-615PTMप्रदान करता है8-12 एमबीपीएसडेटा थ्रूपुट,पूर्ण HD 1080P60यह वास्तविक समय वीडियो अनुप्रयोगों के लिए महत्वपूर्ण है जैसे निगरानी, दूरस्थ निगरानी, और मिशन नियंत्रण।
यह कई आवृत्ति बैंडों में कार्य करता है जिसमेंयूएचएफ, एल बैंड और एस बैंड(800MHz, 1.4GHz, और 2.4GHz) ।एफएचएसएसतंत्र स्वचालित रूप से इष्टतम आवृत्ति का चयन करता है, भीड़भाड़ वाले आरएफ वातावरण में भी निर्बाध प्रदर्शन सुनिश्चित करता है।
एन्क्रिप्टेड ट्रांसमिशनः
आपके संचार को सुरक्षित करने के लिए,FDM-615PTMउपयोगAES128वीडियो फीड और अन्य डेटा को अनधिकृत पहुंच या अवरोधन से बचाने के लिए एन्क्रिप्शन।
प्लग-एंड-प्ले डिजाइनः
आसान तैनाती के लिए डिज़ाइन किया गया,FDM-615PTMविशेषताएंप्लग-एंड-प्लेसेटअप, जटिल विन्यास की आवश्यकता के बिना त्वरित और सरल स्थापना की अनुमति देता है।
आवेदन
समुद्री परिचालन:समुद्री निगरानी और निगरानी के लिए वीडियो और टेलीमेट्री।
निगरानी:दूरदराज के क्षेत्रों में सुरक्षा और निगरानी के लिए फुल एचडी वीडियो।
मानव रहित प्लेटफार्म:मानव रहित जमीनी, हवाई या समुद्री प्लेटफार्मों में एकीकरण।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 100 किमी-150 किमी ((हवा से जमीन तक) | |
| क्षमता | 32 नोड्स | |
| एनएलओएस रेंज | जमीन से जमीन के बीच 5-10 किमी | |
| आरएफ शक्ति | 10 वाट | |
| विलंबता | अंत से अंतः 60ms-80ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| विरोधी जाम | स्वतः आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| शक्ति | ||
| पावर इनपुट | डीसी 24V+-10% | |
| बिजली की खपत | 30 वाट | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | l नेटवर्क पोर्ट से अधिक प्राथमिकता। जब सिग्नल ट्रांसमिशन क्रूड होता है, तो नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः* प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-615PTM नोड सीरियल डेटा प्राप्त कर सकता है।* यदि आप भेजने के बीच अंतर करना चाहते हैं, तो आप इस प्रकार के नेटवर्क में डेटा प्राप्त कर सकते हैं।प्राप्त करना और नियंत्रण करना, आप अपने आप को प्रारूप को परिभाषित करने की जरूरत है | ||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xJ30 | |
| COMUART | 1xJ30 | |
| शक्ति | 1xJ30 | |
| डिबग करें | 1xJ30 | |
|
|
