| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-615PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

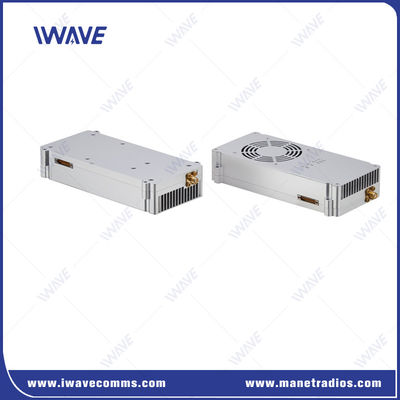

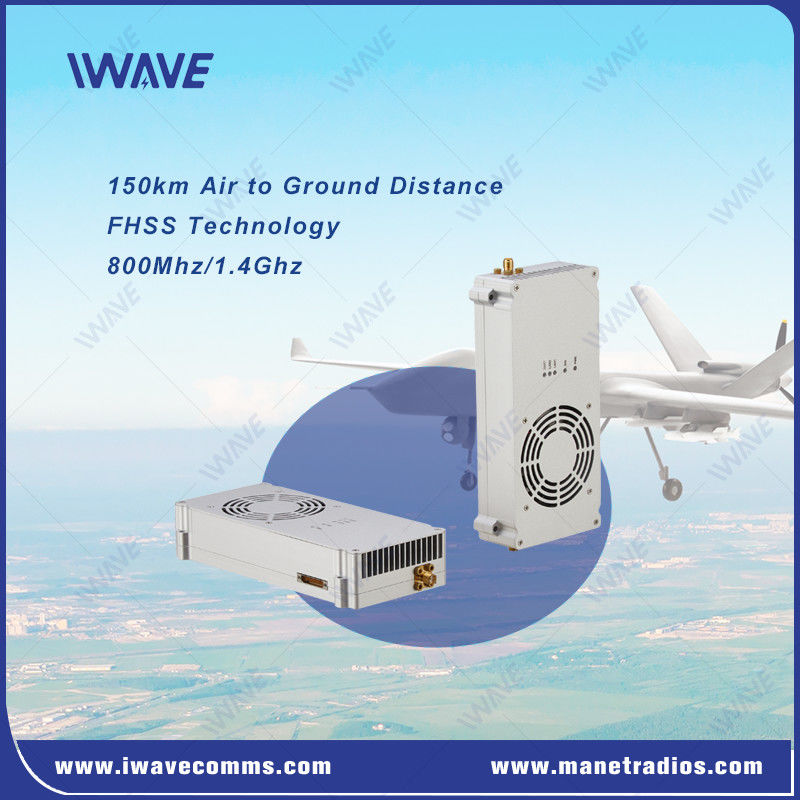

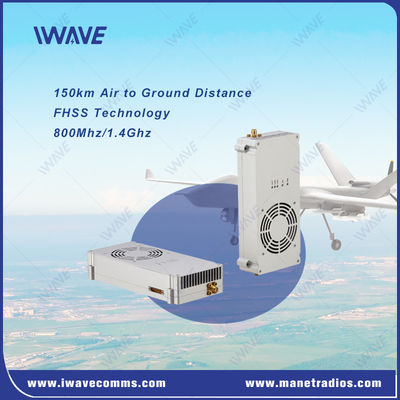

लंबी दूरी के ड्रोन के लिए एफएचएसएस एंटी-इंटरफेरेंस वायरलेस एचडी वीडियो ट्रांसमीटर
विवरण
नई गतिशील आवृत्ति चयन, स्वचालित शक्ति नियंत्रण, मजबूत एनएलओएस क्षमता, आवृत्ति हॉपिंग और अल्ट्रा वाइड एल-बैंड रेंज 1420-1530 मेगाहर्ट्ज आवृत्ति मजबूत हस्तक्षेप और एंटीजम प्रतिरक्षा प्रदान करती है!
प्रमुख विशेषताएं
|
 |
आवेदन
समुद्री परिचालन:समुद्री निगरानी और निगरानी के लिए वीडियो और टेलीमेट्री।
निगरानी:दूरदराज के क्षेत्रों में सुरक्षा और निगरानी के लिए फुल एचडी वीडियो।
मानव रहित प्लेटफार्म:मानव रहित जमीनी, हवाई या समुद्री प्लेटफार्मों में एकीकरण।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 100 किमी-150 किमी ((हवा से जमीन तक) | |
| क्षमता | 32 नोड्स | |
| एनएलओएस रेंज | जमीन से जमीन के बीच 5-10 किमी | |
| आरएफ शक्ति | 10 वाट | |
| विलंबता | अंत से अंतः 60ms-80ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| विरोधी जाम | स्वतः आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| शक्ति | ||
| पावर इनपुट | डीसी 24V+-10% | |
| बिजली की खपत | 30 वाट | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | l नेटवर्क पोर्ट से अधिक प्राथमिकता। जब सिग्नल ट्रांसमिशन क्रूड होता है, तो नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः* प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-615PTM नोड सीरियल डेटा प्राप्त कर सकता है।* यदि आप भेजने के बीच अंतर करना चाहते हैं, तो आप इस प्रकार की जानकारी प्राप्त कर सकते हैं।प्राप्त करना और नियंत्रण करना, आप अपने आप को प्रारूप को परिभाषित करने की जरूरत है | ||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xJ30 | |
| COMUART | 1xJ30 | |
| शक्ति | 1xJ30 | |
| डिबग करें | 1xJ30 | |
प्रश्न और उत्तर
Q1: वीडियो और डेटा ट्रांसमिशन के लिए FDM-615PTM की अधिकतम रेंज क्या है?
A1:FDM-615PTM 2dBi फाइबर ग्लास एंटीना का उपयोग करके स्पष्ट दृष्टि रेखा की स्थिति में 150 किमी तक स्थिर संचार प्रदान करता है।यह नॉन-लाइन-ऑफ-सीजन (एनएलओएस) वातावरण में भी लंबी दूरी के विश्वसनीय कनेक्शन का समर्थन करता है, विशेष रूप से इसकी एफएचएसएस (फ्रीक्वेंसी हॉपिंग स्प्रेड स्पेक्ट्रम) क्षमताओं के साथ।
Q2: लंबी दूरी पर FDM-615PTM से किस प्रकार की वीडियो गुणवत्ता की उम्मीद की जा सकती है?
A2: 150 किमी की दूरी पर, FDM-615PTM 8-12 एमबीपीएस की वास्तविक समय डेटा दर प्रदान करता है, जो पूर्ण HD 1080P60 वीडियो स्ट्रीमिंग को सक्षम करता है। यह निगरानी, निगरानी,और मिशन-महत्वपूर्ण परिचालन.
|
|
